Primjena multimetra u detekciji kristalne diode
Kristalna dioda je uređaj sastavljen od PN strukture s jednosmjernom vodljivošću. Pokazuje mali otpor pri vođenju u smjeru prema naprijed, što se naziva prednji otpor tranzistora. Kada je obrnuto prednapon, pokazuje visok otpor, koji se naziva obrnuti otpor tranzistora. Ukratko, učinak kristalnih dioda može se jednostavno procijeniti na temelju mjerenja jednosmjerne vodljivosti.
1. Detekcija običnih dioda

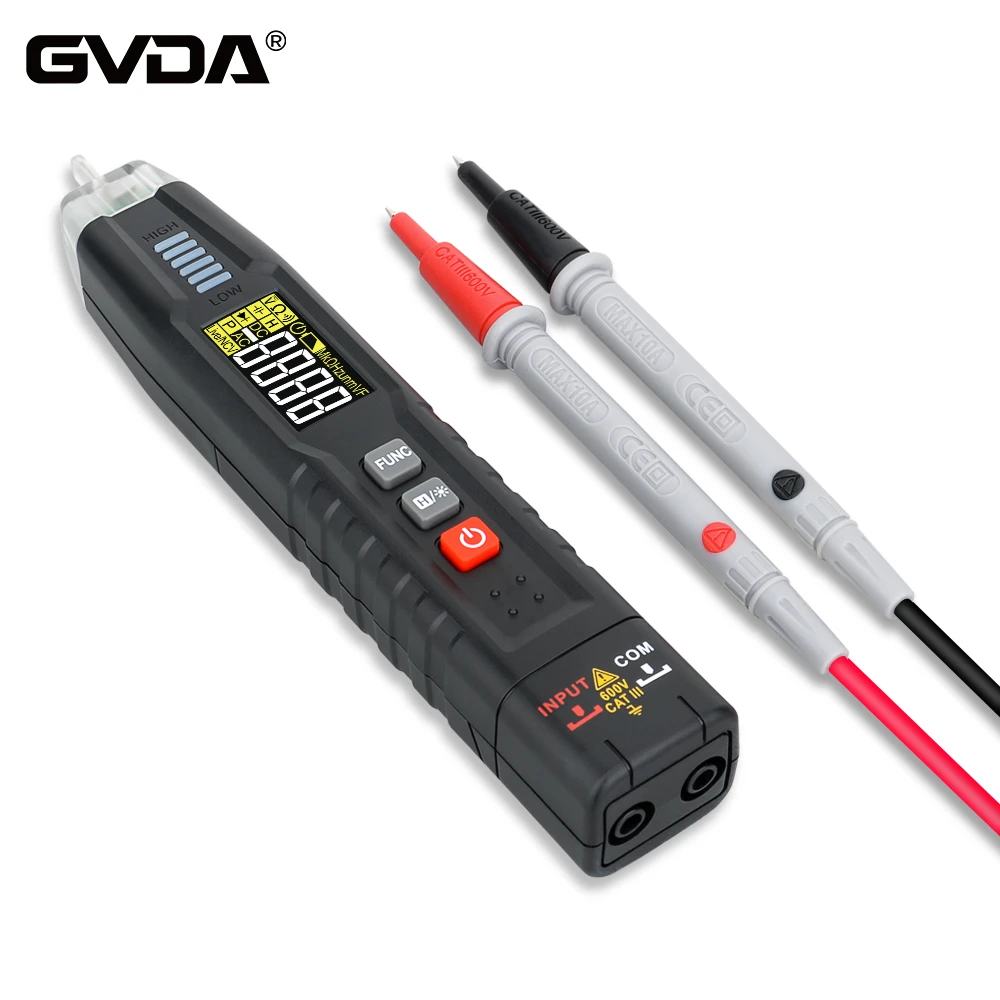

Postavite multimetar na način otpora od R * 100 ili R * 1K, spojite crvenu i crnu sondu multimetra na dva kraja diode. Ako je izmjereni otpor relativno mali (ispod nekoliko tisuća ohma), zamijenite crvenu i crnu sondu i spojite ih na dva kraja diode. Ako je izmjereni otpor relativno velik (nekoliko stotina tisuća ohma), to znači da dioda ima jednosmjernu vodljivost i dobru kvalitetu.
Ako su izmjereni prednji i obrnuti otpor diode vrlo mali, čak nula, to znači da postoji kratki spoj unutar cijevi; Ako su i prednji i povratni otpor diode izmjereni kao visoki, to znači da unutar cijevi postoji prekid strujnog kruga.
2. Detekcija diode regulatora napona
Postavite multimetar u raspon R * 1K i izmjerite njegov otpor prema naprijed. Spojite crnu sondu multimetra na pozitivni terminal diode regulatora napona, a crvenu sondu na negativni terminal diode regulatora napona; Kod mjerenja obrnutog otpora, spoj dviju sondi je točno suprotan. Općenito, prednji otpor iznosi nekoliko tisuća ohma do nekoliko desetaka tisuća ohma, a obrnuti otpor nekoliko stotina kiloohma ili više.
3. Detekcija svjetlećih dioda
Postavite multimetar u raspon R * 10k. Ako je izmjereni prednji otpor unutar 30K Ω i postoji svijetla točka na LED čipu s obrnutom vrijednošću otpora većom od nekoliko stotina kiloohma, to znači da testirana LED radi normalno.
