Razvoj glave lemilice za lemljenje i kalajisanje
1. Iznesite ideje

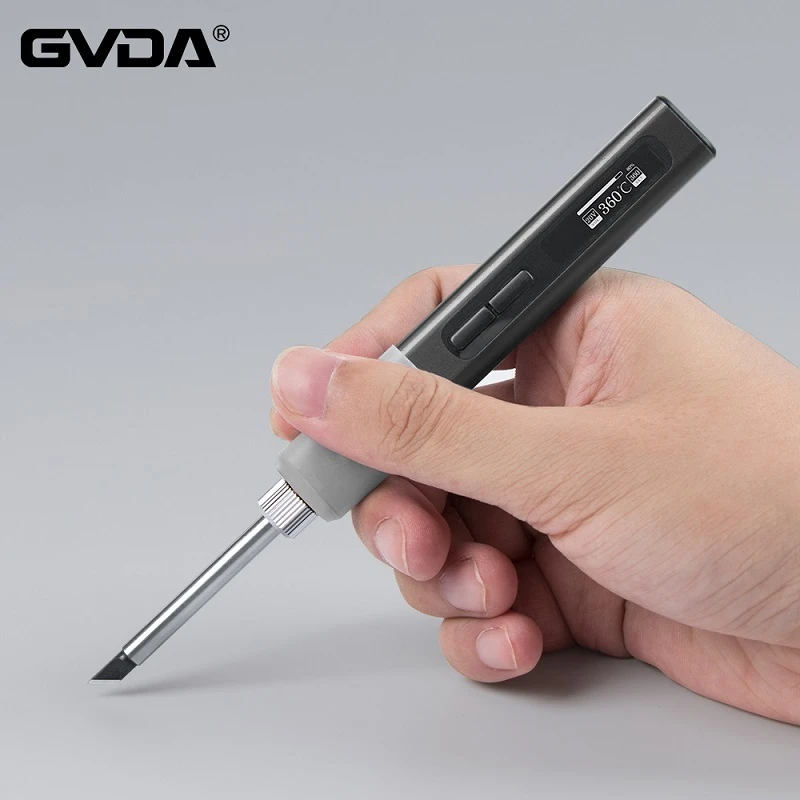

Promatranjem i stvarnom upotrebom postojećih električnih lemilica na tržištu, utvrđeno je da je razlog zašto se upletene žice ne mogu učinkovito pokositriti taj što se uobičajeno korištena električna lemilica uglavnom koriste za lemljenje električnih komponenti, a oblik vrh lemilice koji se koristi je u osnovi Svi su oni šiljasti, ravni, u obliku noža i tako dalje. Takav vrh lemilice može brzo koncentrirati toplinu koju stvara grijaći element električnog lemilice na točku lemljenja koju je potrebno zagrijati tijekom operacije lemljenja, smanjujući vrijeme kontakta između lemilice i zalemljenih komponenti, olakšavajući brzo lemljenje i izbjegavanje zagrijavanja Prekomjerna oštećenja komponenti. Međutim, kada se takvo električno lemilo koristi za postupak kalajisanja, zbog ograničenja oblika vrha lemilice, kada se vrh lemilice postavi na upleteni dio žice radi zagrijavanja, kontakt između vrha lemilice i upletena žica je u većini slučajeva samo točka. Kontakt, kontaktna površina je premala da bi brzo prenijela toplinu vrha lemilice na površinu žice koju je potrebno pokositriti, tako da otopljeni lem ne može u potpunosti i učinkovito prodrijeti u površinu upletene žice, tako da rastopljeni lem ne može biti potpuno Učinkovito prodiranje u užetane vodiče
Usmjeren na problem da je kontaktna površina između vrha električnog lemilice i upletene žice premala, što utječe na brz i učinkovit prijenos topline, u skladu s temperaturnom razlikom, kontaktnim područjem, vremenom kontakta i drugim povezanim čimbenicima koji ograničavaju provođenje topline , autor je u početku predložio povećanje prijenosa topline povećanjem kontaktne površine. ideja. Konkretna ideja je povećati kontaktnu površinu između električnog lemila i upletene žice dodavanjem uzdužnog utora na klipnjaču lemila bez promjene funkcije lemljenja originalnog lemila. Kako bi bolje surađivali s upredenom žicom, oblik uzdužnog utora treba napraviti u kružni luk. Takvi utori u obliku luka mogu ne samo uvelike povećati kontaktnu površinu između grijaćeg dijela električnog lemilice i upletene žice, već također olakšavaju i učinkovito izvode operacije taljenja kositra i glačanja kositra.
2. Fizička transformacija
Za realizaciju navedenog plana, s obzirom da je potrebno napraviti utor na klipnjači vrha lemilice bez utjecaja na mehaničku čvrstoću klipnjače, autor koristi kružnu turpiju sa šiljastim vrhom od 4 mm. u promjeru na klipnjači koja je uobičajena na tržištu. Klipnjača električnog lemila je oko 6mm udaljena od vrha lemilice i uzdužno turpija lučni utor promjera oko 4mm i dubine oko 1mm. Jedan od načina urezivanja je urezivanje vodoravno duž uzdužnog smjera osi klipnjače vrha lemilice, što je relativno lako izvesti. Drugi način je kružno urezivanje vrha lemilice duž uzdužnog smjera osi klipnjače. Ovaj proces modifikacije relativno je dugotrajan i težak.
