Rade li analogni multimetri isto kao i digitalni multimetri?
Drugačiji.
Unutarnja struktura analognog multimetra uključuje glavu mjerača, otpornik i bateriju, a glava mjerača općenito usvaja magnetoelektrični DC mikroampermetar. Koristite samo njezinu unutarnju bateriju kada mjerite otpor, pozitivna elektroda baterije spojena je na crni ispitni kabel, tako da struja teče iz crnog ispitnog kabela, a crveni ispitni kabel ulazi. Prilikom mjerenja istosmjerne struje, spojite struju spajanjem paralelnih otpornika mijenjanjem brzina. Budući da je puna prednaponska struja glave mjerača vrlo mala, za proširenje raspona koriste se skretni otpornici. Kod mjerenja istosmjernog napona povežite otpornike u seriju na glavi mjerača i ostvarite pretvorbu različitih raspona pomoću različitih dodatnih otpornika.

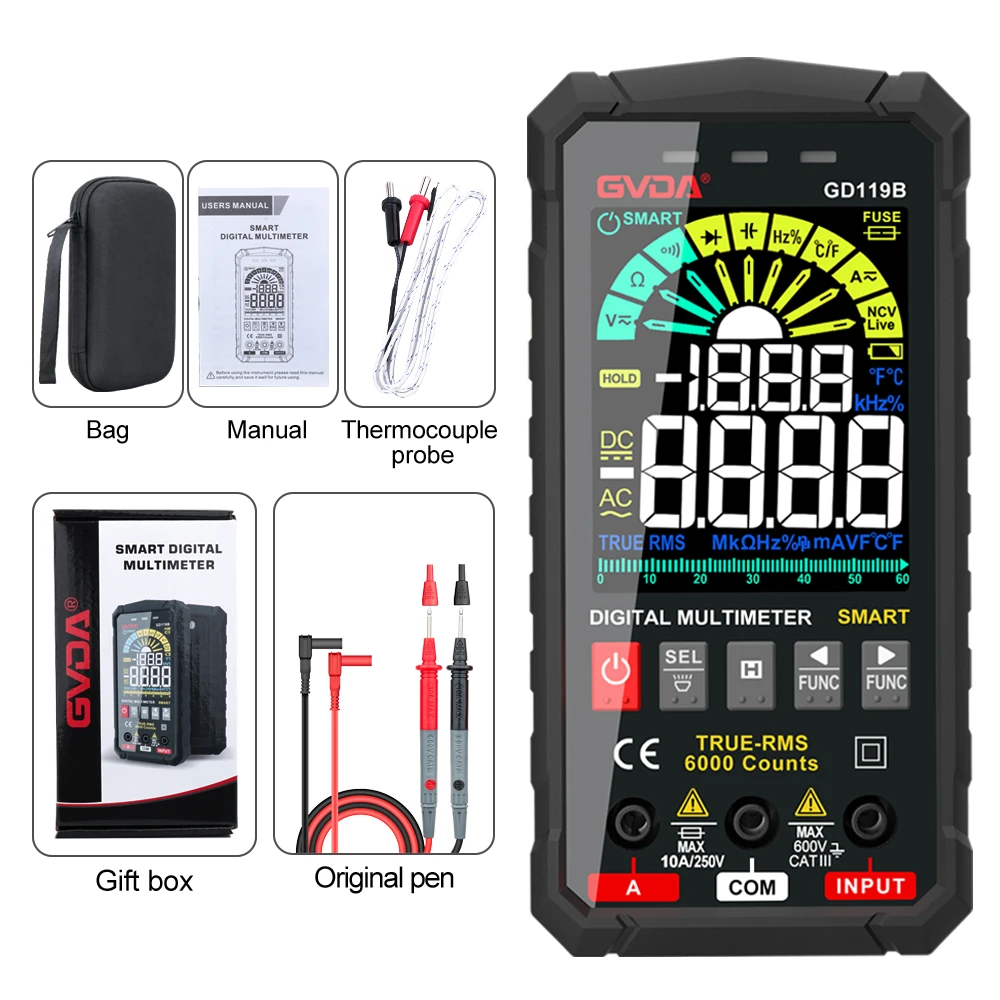

Digitalni multimetar sastoji se od funkcijskog pretvarača, A/D pretvarača, LCD zaslona (zaslon s tekućim kristalima), napajanja i sklopke za pretvorbu funkcije/raspona, među kojima A/D pretvarač općenito koristi dvostruki ICL7106 integralni A/D pretvarač . ICL7106 koristi dvije integracije, prva integracija ulaznog analognog signala V1 naziva se proces uzorkovanja; druga integracija referentnog napona - VEF naziva se proces usporedbe. Dva procesa integracije broje se pomoću binarnog brojača, pretvaraju u digitalne veličine i prikazuju u digitalnom obliku. Za mjerenje električne energije kao što su izmjenični napon, struja, otpor, kapacitet, diodni pad napona naprijed i faktor pojačanja tranzistora, mora se dodati odgovarajući pretvarač za pretvaranje izmjerene električne energije u signal istosmjernog napona. Imajte na umu da pozitivni pol digitalnog multimetra odgovara crvenom ispitnom kabelu, a ne crnom ispitnom kabelu.
