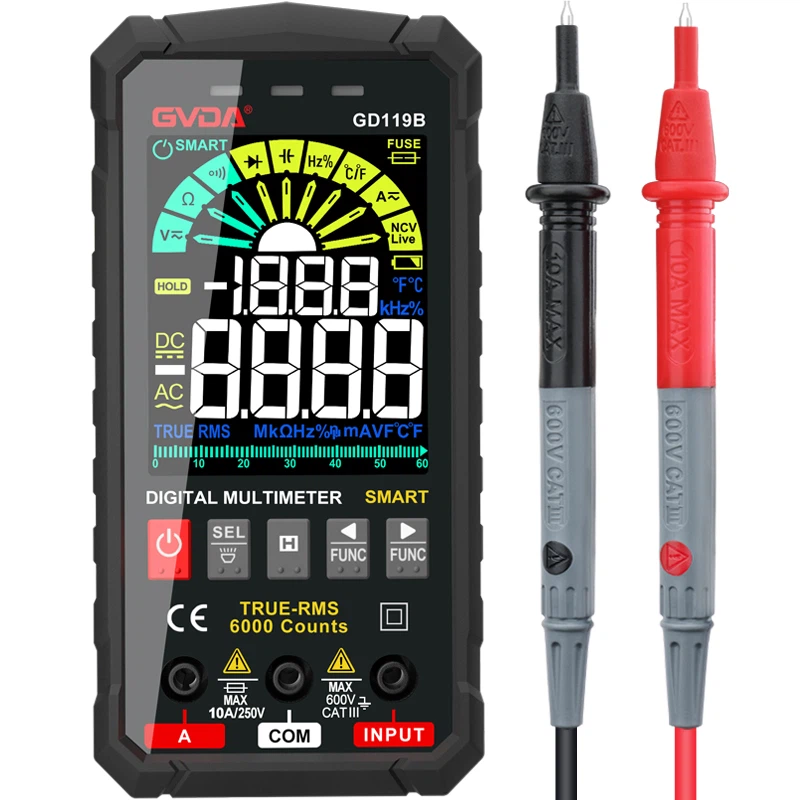

Digitalni multimetar (DMM) je mjerni instrument koji koristi princip analogno-digitalne pretvorbe za pretvaranje izmjerene vrijednosti u digitalne veličine i prikaz rezultata mjerenja u digitalnom obliku. U usporedbi s pokazivačkim multimetrima, digitalni multimetri naširoko se koriste zbog svoje visoke preciznosti, velike brzine, velike ulazne impedancije, digitalnog zaslona, točnih očitanja, jake sposobnosti sprječavanja smetnji i visokog stupnja automatizacije mjerenja. Ali ako se nepravilno koristi, lako je uzrokovati kvar.
Ovaj članak uzima digitalni multimetar kao primjer kako bi govorio o općoj metodi rješavanja problema digitalnog multimetra
Rješavanje problema s digitalnim multimetrom općenito bi trebalo započeti s napajanjem. Na primjer, nakon uključivanja napajanja, ako se prikaže ćelija s tekućim kristalima, prvo biste trebali provjeriti je li napon naslagane baterije od 9 V prenizak; jesu li vodovi akumulatora isključeni. Rješavanje problema treba slijediti slijed "prvo iznutra, prvo lako, a zatim teško". Rješavanje problema digitalnog multimetra može se grubo izvesti na sljedeći način.
1. Pregled izgleda.
Možete dodirnuti rukom je li porast temperature baterija, otpornika, tranzistora i integriranih blokova previsok. Ako je novougrađena baterija vruća, strujni krug može biti kratki. Osim toga, strujni krug također treba promatrati na odspajanje, odlemljivanje, mehanička oštećenja itd.
Drugo, detektirajte radni napon na svim razinama.
Odredite radni napon svake točke i usporedite ga s normalnom vrijednošću. Najprije provjerite točnost referentnog napona. Za mjerenje i usporedbu najbolje je koristiti digitalni multimetar istog modela ili sličan.
3. Analiza valnog oblika.
Upotrijebite elektronički osciloskop za promatranje valnog oblika napona, amplitude, perioda (frekvencije) itd. svake ključne točke kruga. Na primjer, ako oscilator sata počne oscilirati, a frekvencija osciliranja je 40kHz. Ako oscilator nema izlaz, to znači da je unutarnji pretvarač TSC7106 oštećen ili su vanjske komponente možda otvorene. Imajte na umu da bi valni oblik {21} stope TSC7106 trebao biti kvadratni val od 50 Hz, inače bi se interni razdjelnik frekvencije od 200 mogao oštetiti.
Četvrto, parametri komponente mjerenja.
Za komponente unutar raspona greške, izvedite on-line ili off-line mjerenja i analizirajte vrijednosti parametara. Za on-line mjerenje otpora treba uzeti u obzir utjecaj komponenata spojenih paralelno s njim.
5. Skriveno rješavanje problema.
Recesivne greške se odnose na greške koje se pojavljuju i nestaju s vremena na vrijeme, a greške instrumenta su dobre i loše. Ova vrsta kvara je kompliciranija, a uobičajeni razlozi uključuju lemljene spojeve, labave, labave konektore, loš kontakt sklopke za prijenos, nestabilnu izvedbu komponente i kabel će se neprestano lomiti. Osim toga, uključuje i neke vanjske čimbenike. Na primjer, temperatura okoline je previsoka, vlažnost je previsoka ili u blizini postoje povremeni jaki signali smetnji itd.
