Kako detektirati kvarove pomoću ampermetra sa kliještima u sustavu istosmjernog uzemljenja
Ako postoji problem s uzemljenjem sustava istosmjerne sabirnice transformatora, trafostanice i prostorije za distribuciju električne energije, vrlo ga je teško otkriti ili pronaći. Osoblje obično koristi multimetar za pretraživanje po dijelovima, što ne samo da utječe na radnu učinkovitost, već također nije sigurno za pretraživanje. Potrebno je mjeriti dionicu po dionicu istosmjernog voda, tako da će neka visokonaponska oprema biti izvan zaštite, što će ozbiljno utjecati na sigurnosni problem.
Bez utjecaja na rad istosmjernog sustava, pronađite način uzemljenja kvara istosmjerne sabirnice na mreži. Odabir vodova za uzemljenje istosmjernog sustava trafostanice uglavnom usvaja metodu ubrizgavanja niskofrekventnog signala, metodu otkrivanja istosmjerne struje curenja i metodu izvlačenja kruga. Na metodu ubrizgavanja lako utječe raspodijeljeni kapacitet; metoda povlačenja ne može odabrati granu uzemljenja s parazitskim petljama; Metoda detekcije istosmjerne struje curenja treba instalirati senzor istosmjerne struje curenja u svaku granu, a osjetljivost senzora ne može se jamčiti zbog cijene uređaja. , osjetljivost odabira linija je ograničena.

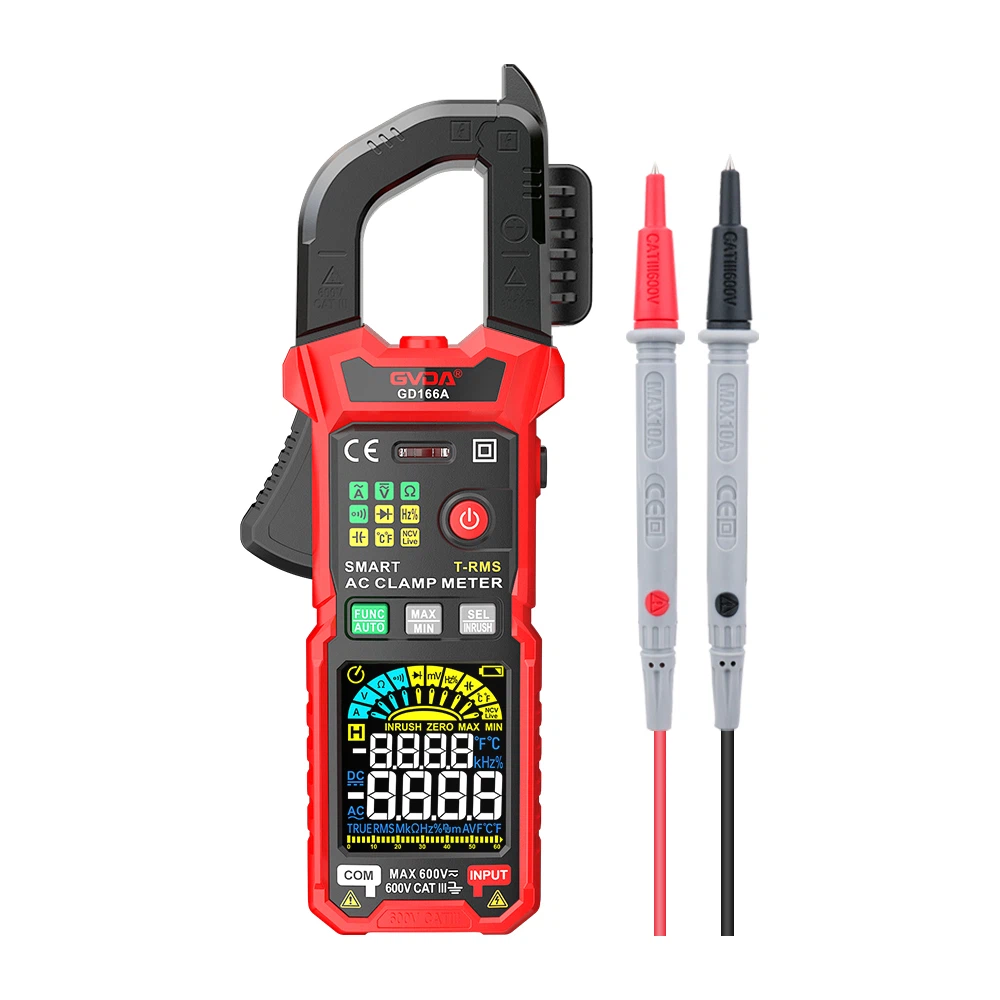

Nijedna od tri metode ne može osigurati točan odabir linije. Stoga je metoda detekcije istosmjerne struje curenja neznatno poboljšana, a mjerenje struje curenja promijenjeno je na visokoprecizni ampermetar s istosmjernim kliještama. Kada mjerač struje curenja DC stezaljke ispituje pozitivnu ili negativnu žicu istosmjernog sustava trafostanice prema masi, struja curenja uzemljenja je najveća; kada je otpor uzemljenja velik, struja curenja je mala, što može biti manje od 1 mA. Stoga ampermetar sa kliještima koji izravno mjeri struju odvoda mora ispunjavati:
1. Može mjeriti stegnutu žičanu jezgru (jednožilnu ili višežilnu),
2. Razlučivost testa treba biti vrlo mala (mikroamperska kliješta ampermetar),
3. Visoka preciznost i mala pogreška
Spojite pozitivne i negativne žice istosmjernog voda zajedno kako biste izmjerili curenje istosmjerne struje. Spojite žive i neutralne žice izmjenične struje zajedno kako biste izmjerili curenje izmjenične struje. Stegnite žicu za uzemljenje kako biste izmjerili struju curenja žice za uzemljenje. Pričvrstite glavni vod i izmjerite struju glavnog voda.
