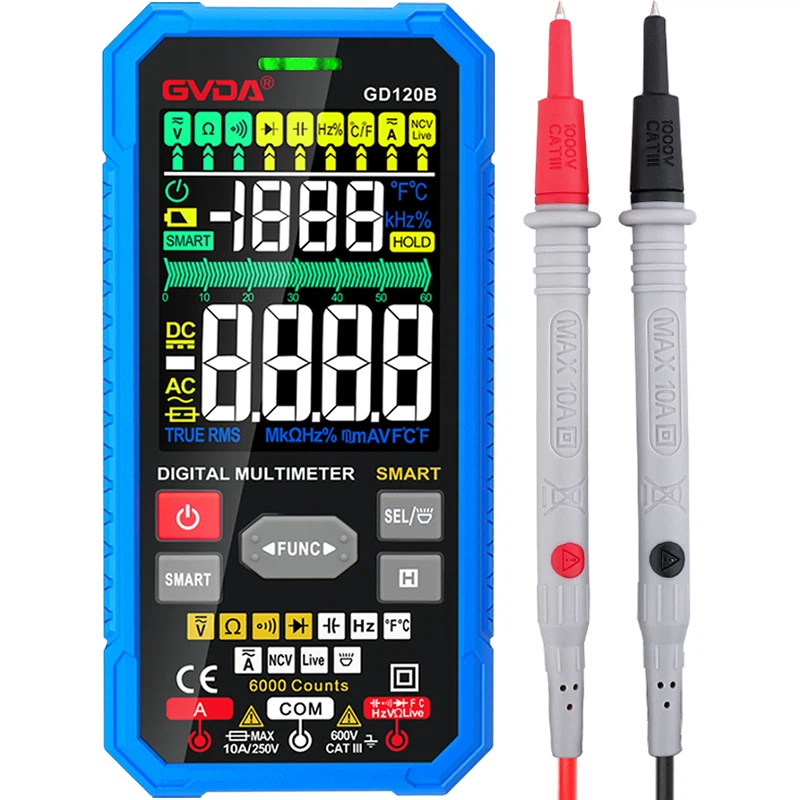

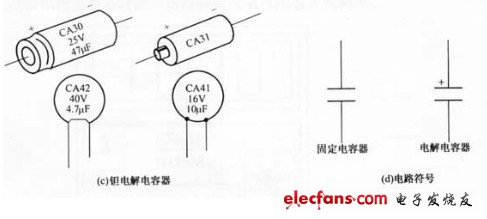

Kondenzatori su jedna od najčešće korištenih elektroničkih komponenti u elektronici, ali mnogi ljudi ne znaju kako prepoznati kondenzatore. U nastavku predstavljamo nekoliko metoda testiranja kondenzatora multimetrom. Kondenzatori su jedna od najčešće korištenih elektroničkih komponenti. Uobičajeni simbol riječi za kondenzatore je "C". Kondenzatori se uglavnom sastoje od metalnih elektroda, dielektričnih slojeva i elektrodnih izvoda, a dvije su elektrode izolirane jedna od druge. Stoga ima osnovnu izvedbu "blokiranja DC u AC".
Koristite digitalni multimetar za ispitivanje kondenzatora na sljedeći način:
1. Izravna detekcija s kapacitivnim zupčanikom
Neki digitalni multimetri imaju funkciju mjerenja kapacitivnosti, a rasponi su im podijeljeni u pet raspona: 2000p, 20n, 200n, 2μ i 20μ. Prilikom mjerenja, dva pina ispražnjenog kondenzatora mogu se izravno umetnuti u Cx utičnicu na ploči mjerača, a prikazani podaci mogu se očitati nakon odabira odgovarajućeg raspona.
000p razina, pogodna za mjerenje kapaciteta manjeg od 2000pF; razina 20n, pogodna za mjerenje kapaciteta između 2000pF i 20nF; razina 200n, pogodna za mjerenje kapaciteta između 20nF i 200nF; 2μ razina, pogodna za mjerenje između 200nF i 2μF Raspon od 20μ, pogodna za mjerenje kapacitivnosti između 2μF i 20μF.
Iskustvo je pokazalo da neki tipovi digitalnih multimetara (kao što je DT890B plus ) imaju velike pogreške pri mjerenju kondenzatora malog kapaciteta ispod 50pF, a referentne vrijednosti za mjerenje kondenzatora ispod 20pF gotovo da i nema. U ovom trenutku, serijska metoda može se koristiti za mjerenje kapacitivnosti male vrijednosti. Metoda je: prvo pronađite kondenzator od oko 220pF, upotrijebite digitalni multimetar za mjerenje njegovog stvarnog kapaciteta C1, a zatim spojite mali kondenzator koji treba mjeriti paralelno s njim kako biste izmjerili njegov ukupni kapacitet C2, zatim razliku između ta dva ( C1-C2) je kapacitet malog kondenzatora koji se mjeri. Korištenje ove metode za mjerenje kondenzatora malog kapaciteta od 1 do 20 pF vrlo je precizno.
2. Otkrijte s otpornim zupčanikom
Praksa je pokazala da se proces punjenja kondenzatora može promatrati i pomoću digitalnog multimetra, koji je zapravo diskretna digitalna veličina koja odražava promjenu napona punjenja. Uz pretpostavku da je brzina mjerenja digitalnog multimetra n puta u sekundi, dok se promatra proces punjenja kondenzatora, n neovisnih i sekvencijalno rastućih očitanja može se vidjeti svake sekunde. Prema ovoj značajki prikaza digitalnog multimetra, može se otkriti kvaliteta kondenzatora i procijeniti veličina kapaciteta. Dolje je predstavljena metoda detekcije kondenzatora pomoću zupčanika otpora digitalnog multimetra, što je vrlo korisno za instrumente bez zupčanika kapacitivnosti. Ova je metoda prikladna za mjerenje kondenzatora velikog kapaciteta u rasponu od 0.1 μF do nekoliko tisuća mikrofarada.
1. Metoda mjernog rada
Kao što je prikazano na slici, okrenite digitalni multimetar na odgovarajući stupanj otpora, a crveni i crni ispitni kabel dotaknu dva pola kondenzatora Cx koji se ispituje. U to će vrijeme prikazana vrijednost postupno rasti od "000" dok se ne prikaže simbol preljeva "1". Ako uvijek prikazuje "000", to znači da je kondenzator u kratkom spoju; ako uvijek prikazuje preljev, možda je u pitanju prekid strujnog kruga između unutarnjih polova kondenzatora ili odabrana datoteka otpora može biti neprikladna. Kod provjere elektrolitskih kondenzatora treba imati na umu da je crveni ispitni kabel (s pozitivnim nabojem) spojen na pozitivnu elektrodu kondenzatora, a crni ispitni kabel spojen je na negativnu elektrodu kondenzatora.
2. Princip mjerenja

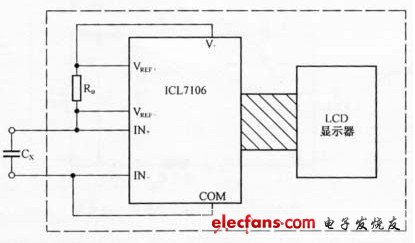

Načelo mjerenja mjernog kondenzatora s otporničkim prijenosnikom prikazano je na slici {{0}}(b). Tijekom mjerenja, pozitivno napajanje puni kondenzator Cx koji se mjeri preko standardnog otpornika R0, au trenutku punjenja, zbog Vc=0, prikazuje se "000". Kako Vc postupno raste, prikazana vrijednost raste. Kada je Vc=2VR, mjerač počinje prikazivati simbol preljeva "1". Vrijeme punjenja t je vrijeme potrebno da se prikazana vrijednost promijeni od "000" do preljeva, a taj vremenski interval može se mjeriti kvarcnim satom.
Koristite digitalni multimetar za ispitivanje kondenzatora na sljedeći način:
1. Izravna detekcija s kapacitivnim zupčanikom
Neki digitalni multimetri imaju funkciju mjerenja kapacitivnosti, a rasponi su im podijeljeni u pet raspona: 2000p, 20n, 200n, 2μ i 20μ. Prilikom mjerenja, dva pina ispražnjenog kondenzatora mogu se izravno umetnuti u Cx utičnicu na ploči mjerača, a prikazani podaci mogu se očitati nakon odabira odgovarajućeg raspona.
000p razina, pogodna za mjerenje kapaciteta manjeg od 2000pF; razina 20n, pogodna za mjerenje kapaciteta između 2000pF i 20nF; razina 200n, pogodna za mjerenje kapaciteta između 20nF i 200nF; 2μ razina, pogodna za mjerenje između 200nF i 2μF Raspon od 20μ, pogodna za mjerenje kapacitivnosti između 2μF i 20μF.
Iskustvo je pokazalo da neki tipovi digitalnih multimetara (kao što je DT890B plus ) imaju velike pogreške pri mjerenju kondenzatora malog kapaciteta ispod 50pF, a referentne vrijednosti za mjerenje kondenzatora ispod 20pF gotovo da i nema. U ovom trenutku, serijska metoda može se koristiti za mjerenje kapacitivnosti male vrijednosti. Metoda je: prvo pronađite kondenzator od oko 220pF, upotrijebite digitalni multimetar za mjerenje njegovog stvarnog kapaciteta C1, a zatim spojite mali kondenzator koji treba mjeriti paralelno s njim kako biste izmjerili njegov ukupni kapacitet C2, zatim razliku između ta dva ( C1-C2) je kapacitet malog kondenzatora koji se mjeri. Korištenje ove metode za mjerenje kondenzatora malog kapaciteta od 1 do 20 pF vrlo je precizno.
2. Otkrijte s otpornim zupčanikom
Praksa je pokazala da se proces punjenja kondenzatora može promatrati i pomoću digitalnog multimetra, koji je zapravo diskretna digitalna veličina koja odražava promjenu napona punjenja. Uz pretpostavku da je brzina mjerenja digitalnog multimetra n puta u sekundi, dok se promatra proces punjenja kondenzatora, n neovisnih i sekvencijalno rastućih očitanja može se vidjeti svake sekunde. Prema ovoj značajki prikaza digitalnog multimetra, može se otkriti kvaliteta kondenzatora i procijeniti veličina kapaciteta. Dolje je predstavljena metoda detekcije kondenzatora pomoću zupčanika otpora digitalnog multimetra, što je vrlo korisno za instrumente bez zupčanika kapacitivnosti. Ova je metoda prikladna za mjerenje kondenzatora velikog kapaciteta u rasponu od 0.1 μF do nekoliko tisuća mikrofarada.
1. Metoda mjernog rada
Kao što je prikazano na slici, okrenite digitalni multimetar na odgovarajući stupanj otpora, a crveni i crni ispitni kabel dotaknu dva pola kondenzatora Cx koji se ispituje. U to će vrijeme prikazana vrijednost postupno rasti od "000" dok se ne prikaže simbol preljeva "1". Ako uvijek prikazuje "000", to znači da je kondenzator u kratkom spoju; ako uvijek prikazuje preljev, možda je u pitanju prekid strujnog kruga između unutarnjih polova kondenzatora ili odabrana datoteka otpora može biti neprikladna. Kod provjere elektrolitskih kondenzatora treba imati na umu da je crveni ispitni kabel (s pozitivnim nabojem) spojen na pozitivnu elektrodu kondenzatora, a crni ispitni kabel spojen je na negativnu elektrodu kondenzatora.
2. Princip mjerenja
Načelo mjerenja mjernog kondenzatora s otporničkim prijenosnikom prikazano je na slici {{0}}(b). Tijekom mjerenja, pozitivno napajanje puni kondenzator Cx koji se mjeri preko standardnog otpornika R0, au trenutku punjenja, zbog Vc=0, prikazuje se "000". Kako Vc postupno raste, prikazana vrijednost raste. Kada je Vc=2VR, mjerač počinje prikazivati simbol preljeva "1". Vrijeme punjenja t je vrijeme potrebno da se prikazana vrijednost promijeni od "000" do preljeva, a taj vremenski interval može se mjeriti kvarcnim satom.
3. Koristite digitalni multimetar za procjenu izmjerenih podataka o kapacitetu
Kada koristite digitalni multimetar DT830 za procjenu kapaciteta kondenzatora od 0,1 μF do nekoliko tisuća mikrofarada, možete odabrati razinu otpora prema tablici 5-1. Tablica prikazuje raspon mjerljivog kapaciteta i odgovarajuće vrijeme punjenja. Podaci navedeni u tablici također imaju referentnu vrijednost za druge vrste digitalnih multimetara.
Princip odabira raspona otpora je: kada je kapacitet mali, treba odabrati veliki otpor, a kada je kapacitet velik, treba odabrati niski otpor. Ako se zupčanik visokog otpora koristi za procjenu kondenzatora velikog kapaciteta, proces punjenja je vrlo spor, a vrijeme mjerenja će trajati dugo; ako se zupčanik niskog otpora koristi za provjeru kondenzatora malog kapaciteta, mjerač će uvijek prikazati preljev zbog iznimno kratkog vremena punjenja, a proces promjene se ne može vidjeti. .
3. Otkrijte naponskim zupčanikom
Detekcija kondenzatora s rasponom istosmjernog napona digitalnog multimetra zapravo je neizravna metoda mjerenja. Ovom metodom mogu se mjeriti kondenzatori malog kapaciteta u rasponu od 220pF do 1μF i može se točno izmjeriti struja curenja kondenzatora.
1. Metoda i princip mjerenja

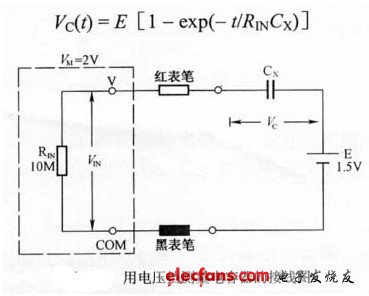

Mjerni krug prikazan je na slici, E je vanjska suha baterija od 1,5 V. Okrenite digitalni multimetar na DC 2 V, crveni ispitni kabel spojite na jednu elektrodu kondenzatora Cx koji se ispituje, a crni ispitni kabel spojite na negativnu elektrodu baterije. Ulazni otpor zupčanika od 2 V je RIN=10MΩ. Nakon uključivanja napajanja, baterija E puni Cx kroz RIN i počinje stvarati napon Vc. Odnos između Vc i vremena punjenja t je:
Ovdje, budući da je napon preko RIN-a ulazni napon VIN instrumenta, RIN zapravo također funkcionira kao otpornik za uzorkovanje. Očito, VIN(t)=E-Vc(t)=Eexp(-t/RINCx) (5-2)

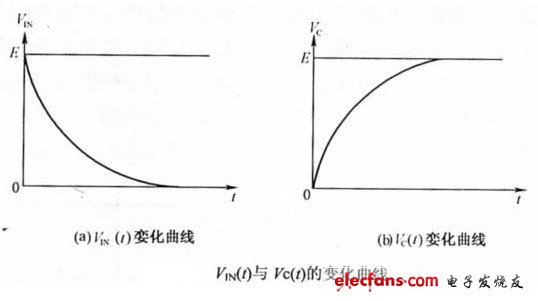

Slika. Krivulja varijacije ulaznog napona VIN(t) i napona punjenja Vc(t) na izmjerenom kondenzatoru. Na slici se može vidjeti da je proces promjene VIN(t) i Vc(t) upravo suprotan. Krivulja promjene VIN(t) opada s vremenom, dok Vc(t) raste s vremenom. Iako instrument pokazuje proces promjene VIN-(t), on neizravno odražava proces punjenja izmjerenog kondenzatora Cx. Tijekom testa, ako je Cx otvoren krug (bez kapaciteta), prikazana vrijednost je uvijek "000"; ako je Cx interno u kratkom spoju, prikazana vrijednost je uvijek napon baterije E, koji se ne mijenja s vremenom.
Pokazuje da kada je krug tek uključen, t=0, VIN=E, početna vrijednost koju prikazuje digitalni multimetar je napon baterije, a zatim s povećanjem Vc(t), VIN(t) se postupno smanjuje dok VIN=0V, Cx Proces punjenja ne završi, u ovom trenutku Vc(t)=E.
Korištenje digitalnog multimetra za otkrivanje kondenzatora u rasponu napona ne samo da može provjeriti kondenzatore malog kapaciteta u rasponu od 220pF do 1μF, već i izmjeriti struju curenja kondenzatora u isto vrijeme. Neka struja curenja kondenzatora koji se mjeri bude ID, a zadnja stabilna vrijednost koju mjerač prikazuje je VD (jedinica je V), zatim Id=Vd/Rin.
2. primjer primjer
Primjer 1: izmjereni kapacitet je fiksni kondenzator od 1μF/160V, a koristi se raspon od 2VDC digitalnog multimetra DT830 (RIN=10MΩ). Spojite krug prema slici 5-12. U početku je mjerač pokazivao 1,543 V, a zatim se prikazana vrijednost postupno smanjivala. Nakon otprilike 2 minute, prikazana vrijednost se stabilizirala na 0,003 V. Na temelju toga može se dobiti struja curenja kondenzatora koji se ispituje
Struja curenja kondenzatora koji se testira je samo 0,3nA, što ukazuje na dobru kvalitetu.
Primjer 2: Kondenzator koji se ispituje je 0.022μF/63V poliesterski kondenzator, a metoda mjerenja ista je kao u primjeru 1. Zbog malog kapaciteta ovog kondenzatora, VIN(t ) brzo pada tijekom mjerenja, a prikazana vrijednost pada na 0.002V nakon otprilike 3 sekunde. Zamijenite ovu vrijednost u jednadžbu (5-3) i izračunajte da struja curenja iznosi 0,2nA.
3. Mjere opreza
(1) Prije mjerenja dva pina kondenzatora trebaju biti kratko spojena i ispražnjena, inače se proces promjene očitanja možda neće moći uočiti.
(2) Ne dirajte kapacitivne elektrode objema rukama tijekom procesa mjerenja kako biste izbjegli poskakivanje mjerača.
(3) Tijekom procesa mjerenja vrijednost VIN(t) se mijenja eksponencijalno, te u početku brzo opada, a kako vrijeme prolazi, brzina opadanja postaje sve sporija. Kada je kapacitet izmjerenog kondenzatora Cx manji od nekoliko tisuća pikofarada, početna vrijednost prikaza mjerača niža je od vrijednosti baterije jer VIN(t) u početku prebrzo pada, a brzina mjerenja mjerača je previše nizak kako bi odražavao početnu vrijednost napona. napon E.
(4) Kada je izmjereni kondenzator Cx veći od 1μF, kako bi se skratilo vrijeme mjerenja, za mjerenje se može koristiti profil otpora. Međutim, kada je kapacitet kondenzatora koji se ispituje manji od 200pF, teško je promatrati proces punjenja zbog kratke promjene očitanja.
4. Koristite zujalicu za otkrivanje
Pomoću zupčanika digitalnog multimetra možete brzo provjeriti kvalitetu elektrolitskih kondenzatora. Metoda mjerenja prikazana je na slici 5-14. Okrenite digitalni multimetar na zupčanik zujalice i upotrijebite dvije ispitne olovke za kontakt s dva pina kondenzatora Cx koji se ispituje. Trebalo bi čuti kratak zvučni signal, zatim će zvuk prestati, a istovremeno će se prikazati simbol preljeva "1". Zatim zamijenite dva ispitna vodiča za drugo mjerenje, zujalica bi se trebala ponovno oglasiti i na kraju prikazati simbol preljeva "1". Ova situacija pokazuje da je izmjereni elektrolitski kondenzator u osnovi normalan. U ovom trenutku možete odabrati visokootporni zupčanik od 20 MΩ ili 200 MΩ kako biste izmjerili otpor curenja kondenzatora i procijenili je li dobar ili loš.
