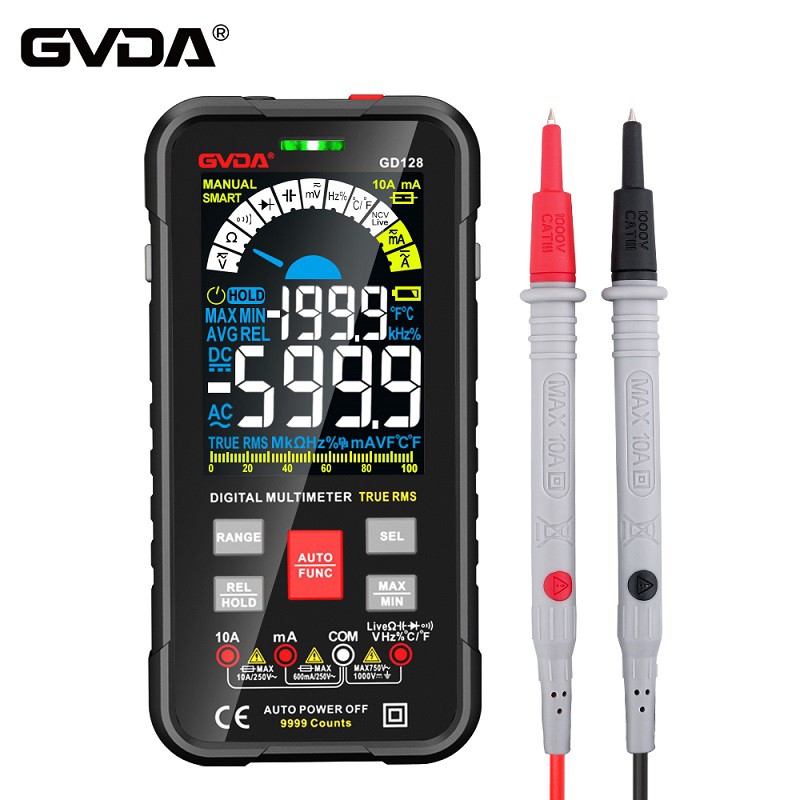

Kako izmjeriti otpor digitalnim multimetrom
U procesu korištenja multimetra za mjerenje otpora, inženjeri ponekad moraju točno izmjeriti male otpornike manje od 100 Ω, što često zahtijeva upotrebu tehnika koje mogu poboljšati točnost mjerenja. Ovaj članak sažima tri uobičajene tehnike za mjerenje otpora multimetrom za tehničko osoblje. Pogledajmo zajedno.
Metoda mjerenja u četiri linije
U procesu korištenja digitalnog multimetra za mjerenje otpora, tehničari često koriste metodu mjerenja s četiri žice kako bi poboljšali točnost testiranja malih otpornika manjih od 100 Ω. Takozvana metoda mjerenja s četiri žice je odvajanje dvije strujne linije izvora konstantne struje koja teče u izmjereni otpor R i dvije naponske linije na priključku za mjerenje napona digitalnog multimetra, tako da napon na mjernom priključku digitalni multimetar više nije istosmjerni napon na oba kraja izvora konstantne struje.
U procesu korištenja četverožične metode mjerenja za točno ispitivanje otpora digitalnog multimetra, ova metoda dodaje još dva napajanja od uobičajene metode mjerenja i prekida vezu između priključka za mjerenje napona i izvora konstantne struje. Zbog odspoja između priključka za mjerenje napona i priključka izvora konstantne struje, izvor konstantne struje formira petlju s izmjerenim otporom Rx, napajanjem RL1 i RL2. Napon poslan na terminal za mjerenje napona je samo napon na oba kraja Rx, a napon napajanja RL1 i RL2 ne šalje se na terminal za mjerenje napona. Zbog toga otpornici napajanja RL1 i RL2 nemaju utjecaja na rezultate mjerenja. Otpor dovoda RL3 i RL4 utječu na mjerenje, ali je utjecaj minimalan. Zbog toga što je ulazna impedancija digitalnog multimetra mnogo veća od otpora dovoda, točnost mjerenja malog otpora korištenjem metode mjerenja s četiri žice je vrlo visoka.
Četverožično mjerenje s vanjskim mjerenjem konstantne struje
Gore spomenuta četverožična metoda mjerenja sigurno može pomoći inženjerima u dovršetku visokopreciznog mjerenja otpora multimetrom, ali točnost njegove struje izvora konstantne struje presudna je u postupku mjerenja s četiri žice. Ovdje se preporuča koristiti stabilniju struju vanjskog izvora konstantne struje.
Treba napomenuti da bi veličina primijenjene struje izvora konstantne struje trebala biti jednaka veličini struje izvora konstantne struje digitalnog multimetra. Struja vanjskog izvora konstantne struje koju koristimo sastoji se od izvora referentnog napona visoke preciznosti MAX6250, operacijskog pojačala i kompozitne cijevi koja širi struju, kao što je prikazano na slici 2. Temperaturni pomak izvora napona MAX6250 Manje od ili jednako 2 ppm/stupanj , vremenski pomak Δ Vout/t=20ppm/1000h. Tijekom ovog procesa mjerenja, struju I treba uzeti kao 800 μ A~1 mA, R je otpor namotane žice za ekstremno niske temperature (ako je I=1mA, R=5k Ω), gdje je temperaturni pomak i vremenski pomak od I ekvivalentni su razini MAX6250.
Metoda mjerenja kompenzacije otpora napajanja
Metoda kompenzacije otpora napajanja još je jedna uobičajena metoda mjerenja visoke preciznosti za mjerenje otpora multimetrom. U industrijskom području, ako je potrebno visoko precizno ispitivanje otpora, često se odabire metoda trožilnog povezivanja za spajanje izmjerenog otpora na uzemljenu žicu. Načelo ove metode ispitivanja prikazano je na slici 3. Pri korištenju ove tehnologije za mjerenje, struja I se uzima kao 800 μ A~1 mA, R je otpor namotane žice na iznimno niskoj temperaturi (ako je I=1mA , R=5k Ω), gdje su temperaturni pomak i vremenski pomak struje I ekvivalentni razini MAX6250.
