Kako suzbiti buku od pucanja u prebacivanju opskrbe napajanjem
Općenito, radna frekvencija preklopnog napajanja vrlo je velika, a izuzetno je važno suzbiti pukotine i smanjiti frekvencijsku buku. Elektroničke komponente mogu se dodati hardveru za suzbijanje pucanja
Vara

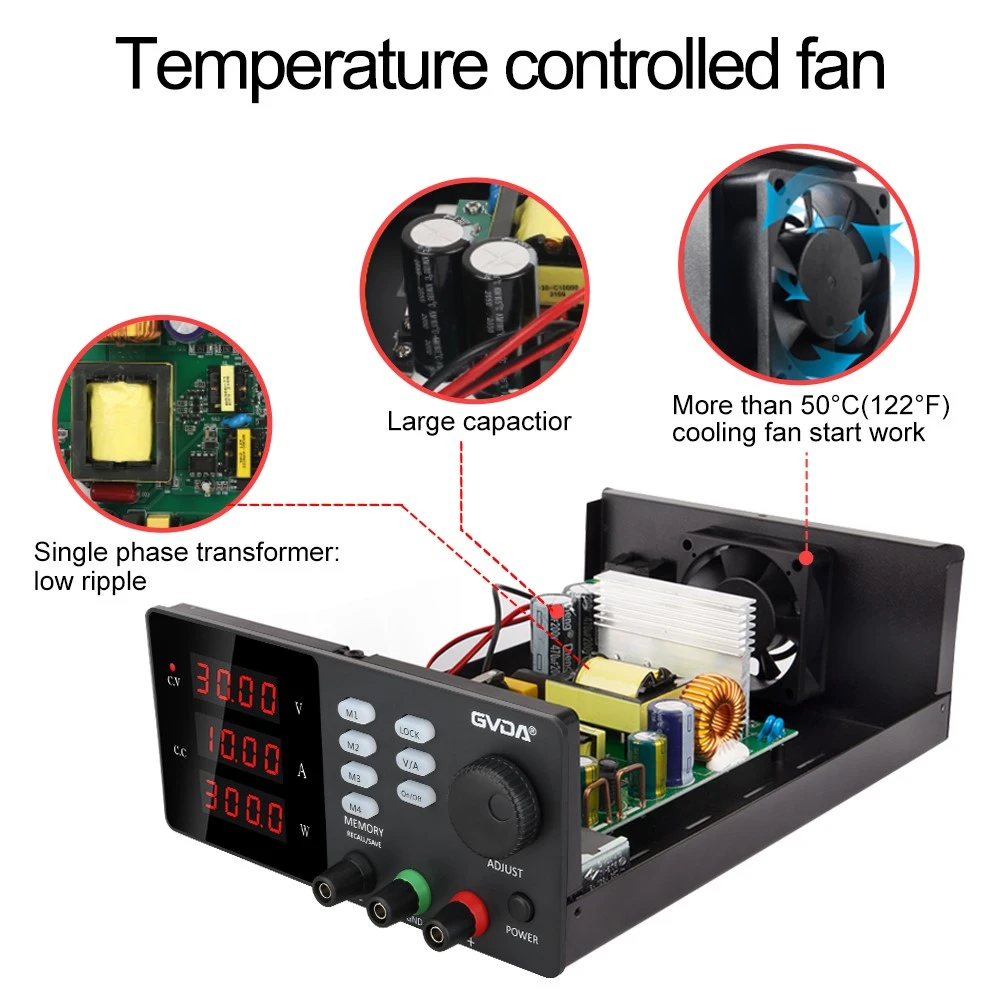

Ripple niske frekvencije povezano je s kapacitetom kondenzatora filtriranja izlaznog kruga. Zbog ograničenja volumena napajanja prekidača, kapacitet elektrolitičkih kondenzatora ne može se povećati u nedogled, što rezultira zaostalim niskofrekventnim pukotinama u izlazu. Učestalost ove izlazne pukotine varira ovisno o metodi ispravljanja.
Za redovno napajanje 24V, omjer suzbijanja pucanja napona kontroliranog DC/DC pretvarača općenito je 45-50 dB, a efektivna vrijednost AC-a niske frekvencije na njegovom izlaznom terminalu je 60-120 mv. Omjer suzbijanja pucanja struje kontroliranog DC/DC pretvarača malo je poboljšan, ali niskofrekventni izmjenični valjci na njegovom izlaznom terminalu i dalje je relativno velik. Da bi se postigao nizak izlaz pukotine prebacivanja napajanja, mjere filtriranja moraju se poduzeti za lažno frekvencijsko napajanje. Prethodno stabilizacija prednjeg dijela i povećanje pojačanja zatvorene petlje DC/DC pretvarača može se koristiti za uklanjanje.
Suzbijanje niskofrekventne pukotine
A, Povećajte induktivnost izlaznog filtra niskofrekvencije, povećajte parametar kapacitivnosti i smanjite pukotinu niske frekvencije na željenu razinu.
B, Usvajanje metode kontrole Feedforward za smanjenje komponenti valove niske frekvencije.
Visoka frekvencija
Buka visoke frekvencije pucanja potječe iz visokofrekventnih sklopova pretvorbe napajanja. U krugu je ulazni istosmjerni napon visokofrekventno prebačen pomoću uređaja za napajanje, ispravljen je i filtriran kako bi se postigao stabilni izlaz. Izlazni terminal sadrži visokofrekventnu pukotinu s istom frekvencijom kao i radna frekvencija prebacivanja. Njegov utjecaj na vanjski krug uglavnom je povezan s frekvencijom pretvorbe preklopnog napajanja, strukturom i parametrima izlaznog filtra. U dizajnu, radnu frekvenciju pretvarača snage treba povećati što je više moguće kako bi se smanjili zahtjevi za filtriranje za visokofrekventno prebacivanje pucanja.
Suzbijanje visokofrekventnog pucanja
A, Povećavanje radne frekvencije preklopnog napajanja kako bi se povećala frekvencija visokofrekventnog pucanja korisno je za suzbijanje izlaznog visokofrekventnog pucanja.
B, povećanje izlaznog filtra visoke frekvencije može suzbiti izlaznu visoku frekvenciju.
C, Usvajanje filtra u više faza.
Uobičajeni način pucanja buke
Zbog parazitskog kapacitivnosti između uređaja za napajanje i bazne ploče radijatora, kao i primarne i sekundarne strane transformatora, i parazitske induktivnosti žica, kada se na izlazni terminal napajanja primjenjuje napon pravokutnog vala, na izlaznom terminalu napajanja prebacivanja. Smanjenje i kontrola parazitskog kapaciteta između uređaja za napajanje, transformatora i kućišta, te dodavanje zajedničkih induktora odbacivanja i kondenzatora na izlaznoj strani može smanjiti zajednički buka pukotine izlaza.
