Kako koristiti i savjeti za digitalni multimetar

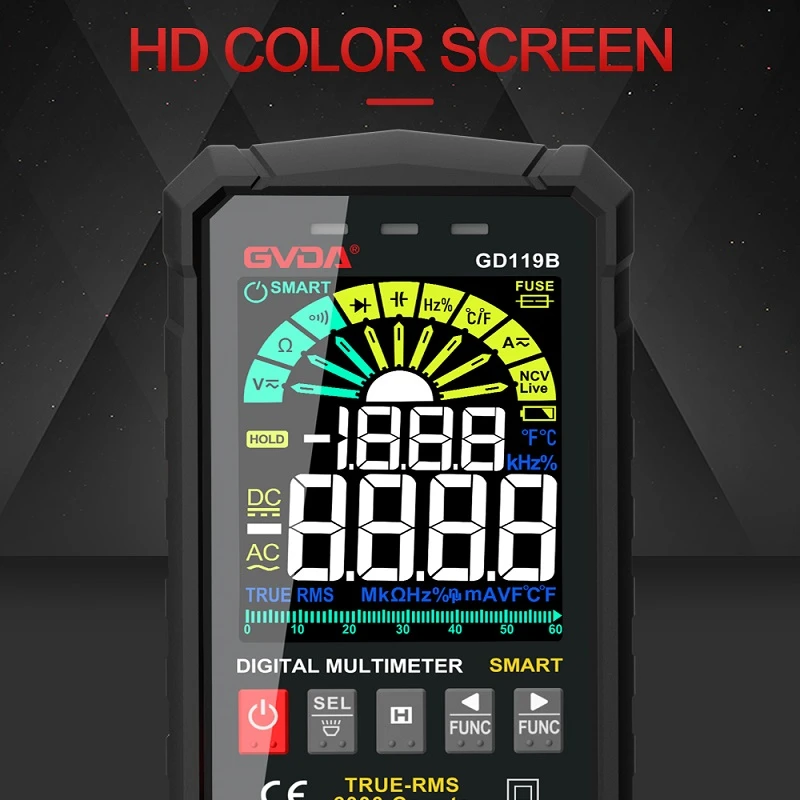

Digitalni multimetar uglavnom se temelji na multimetaru pokazivača. To je uređaj s digitalnim voltmetrom kao jezgrom, koji unutarnji analogni krug pretvara u digitalni krug i zamjenjuje glavu mjerača LCD zaslonom.
Digitalni multimetar može izmjeriti struju DC (a -), istosmjerni napon (v -), struju izmjenične struje (a ~), izmjenični napon (v ~), otpor (ω), (pip modus), faktor trenutnog pojačanja (HFE), način rada (f), način rada (H), a također se može utvrditi žive, TTL logički način, TTL logički način rada, TTL logički način rada, TTL logički način rada, TTL logički način, TTL logički, ns, i više ..
Metoda upotrebe:
Izmjerite istosmjerni napon, izmjenični napon, otpor, diodu, tranzistor, kondenzator itd. Umetnite crvenu sondu u V ω rupu i crnu sondu u COM rupu.
Izmjerite struju na razini MA umetanjem crvene sonde u MA rupu i crnu sondu u rupu COM. MA rupa ima osigurač od 200mA.
Izmjerite struje iznad razine MA umetanjem crvene sonde u namjensku utičnicu za 20A ili 10A struju, a crnu sondu u rupu COM.
COM Port, poznat i kao Common Terminal, utičnica je posebno dizajnirana za umetanje crnih sondi.
Odaberite ispravan zupčanik i raspon na temelju objekta mjerenja.
Obratite pažnju na polaritet sonde i pokušajte je ne preokrenuti.
Prije mjerenja otpora, kratki spoj dvije sonde i prilagodite ih na 0. Digitalni multimetri popularni su među radio entuzijastima zbog svojih prednosti preciznog mjerenja, prikladnog preuzimanja vrijednosti i cjelovitih funkcija. Najčešći digitalni kvadratni metari općenito imaju mjerenje otpora, otkrivanje zvuka isključivanja i mjerenje napona provodljivosti prema naprijed. AC/istosmjerni napon i mjerenje struje, faktor pojačanja tranzistora i mjerenje performansi itd. Neki digitalni multimetri dodali su funkcije kao što su mjerenje kapacitivnosti, mjerenje frekvencije, mjerenje temperature, memorija podataka i izvještavanje o glasu, što donosi veliku praktičnost u praktičnom testiranju. Međutim, nepravilna upotreba digitalnih brojila može lako uzrokovati oštećenje komponenti unutar brojila i rezultirati neispravnosti tijekom stvarnog ispitivanja.
U većini slučajeva oštećenje digitalnog multimetra uzrokovano je pogreškama mjernog zupčanika. Na primjer, pri mjerenju izmjenične snage, ako je mjerni zupčanik postavljen na zupčanike otpora, nakon što sonda kontaktira snagu, ona može odmah uzrokovati oštećenje unutarnjih komponenti multimetra. Stoga je prije korištenja multimetra za mjerenje potrebno provjeriti je li mjerni zupčanik točan. Nakon uporabe, postavite odabir mjerenja na AC 750V ili DC 1000V, tako da bez obzira koji se parametar pogrešno mjeri u sljedećem mjerenju, neće uzrokovati oštećenje digitalnog multimetra
Neki digitalni multimetri oštećeni su zbog izmjerenog napona i struje koja prelazi raspon. Na primjer, mjerenje glavne snage u rasponu AC 20V može lako uzrokovati oštećenje kruga AC pojačala digitalnog multimetra, uzrokujući da multimetar izgubi funkciju mjerenja izmjenične struje. Pri mjerenju istosmjernog napona, ako izmjereni napon prelazi raspon mjerenja, on također može lako uzrokovati greške u krugu u brojilu. Pri mjerenju struje, ako stvarna struja prelazi raspon, obično samo uzrokuje izgaranje osigurača u multimetru i neće nanijeti bilo kakvu drugu štetu. Dakle, pri mjerenju parametara napona, ako ne znate približni raspon izmjerenog napona, prvo biste trebali postaviti mjerni zupčanik na najviši zupčanik, izmjeriti njegovu vrijednost, a zatim premjestiti zupčanike kako biste dobili preciznije vrijednosti. Ako vrijednost napona koja se mjeri daleko prelazi maksimalni raspon koji multimetar može izmjeriti, sondu za mjerenje visokog otpora treba osigurati odvojeno. Otkrivanje druge anode visokog napona i fokusiranje visokog napona televizora crno -bijele boje.
Gornji granični raspon većine digitalnih multimetra za istosmjerni napon iznosi 1000 V, pa se pri mjerenju istosmjernog napona najveća vrijednost napona ispod 1000 V, što uglavnom ne oštećuje multimetar. Ako prelazi 1000 V, vrlo je vjerovatno da će nanijeti štetu na multimetar. Međutim, gornja granica mjerljivog napona može se razlikovati između različitih digitalnih multimetra. Ako izmjereni napon prelazi raspon, za mjerenje se može koristiti metoda smanjenja napona otpora. Osim toga, pri mjerenju visokih istosmjernih napona u rasponu od 40O do 1000 V, sonda mora biti u dobrom kontaktu s mjernom točkom i ne bi trebalo biti tresenja. Inače, osim što je uzrokovao oštećenje multimetra i netočna mjerenja, u teškim slučajevima multimetar također ne može imati zaslon
