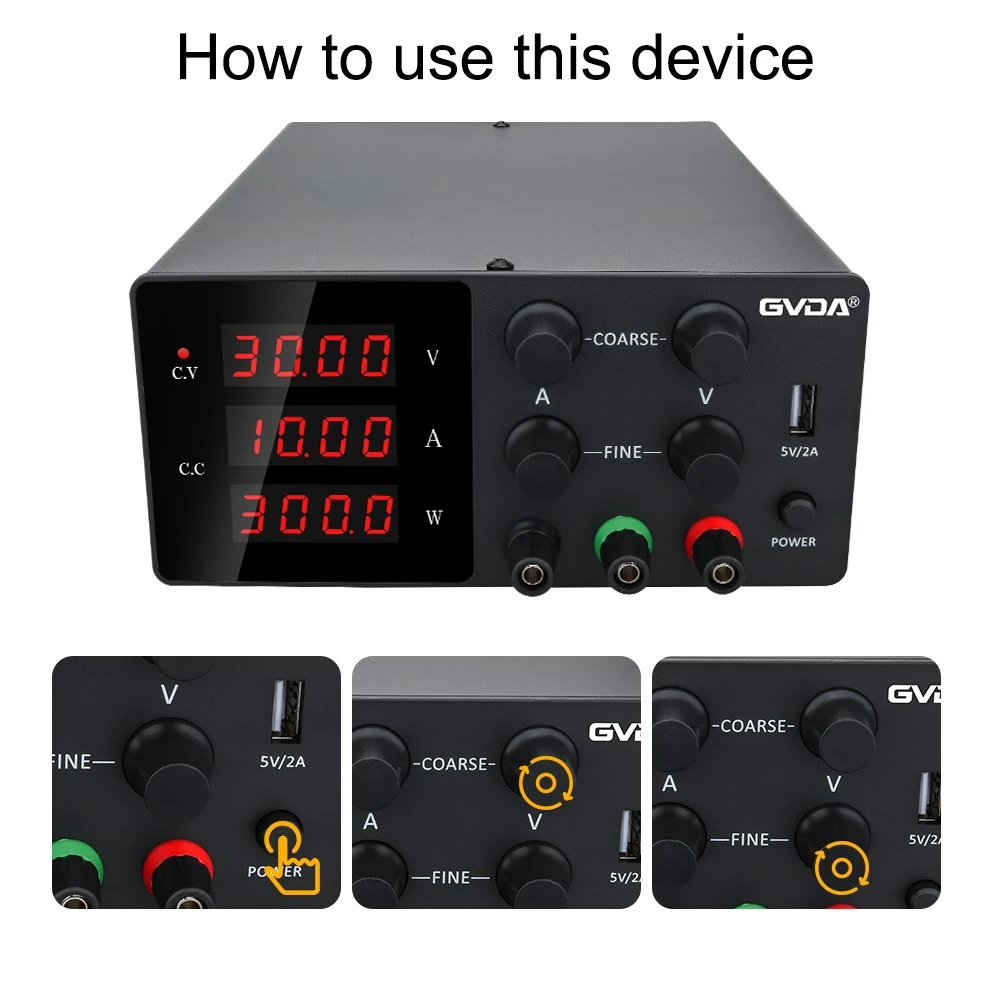

Razlikuju se linearno istosmjerno napajanje i prekidačko napajanje
Linearno napajanje
Glavni krug linearnog napajanja je sljedeći:
To jest, ~ 220 V mreže kontrolira SCR samo dio primarnog transformatora u glavnom transformatoru. Kada je izlazni napon Uo veći, kut provođenja SCR-a je veći, većina mrežnog napona od strane SCR-a "prebacuje", a time i napon dodan na primar transformatora, odnosno Ui veći, što naravno ispravlja i filtrira izlazni napon je relativno visoka.
Kada je izlazni napon Uo vrlo nizak, kut provođenja SCR-a je vrlo malen, velika većina mrežnog napona SCR-om "odsječena", samo vrlo nizak napon dodan primarnom transformatoru, to jest, Ui je vrlo nizak, što je naravno, izlazni napon filtriran ispravljačem također je vrlo nizak.
Trenutna proizvodnja prekidačkog napajanja koja se koristi u raznim PWM integriranim čipovima, uglavnom od raspona varijacija izlaznog napona je mala, izlazna struja je stabilnija s gledišta dizajna.
Ali takozvani PWM čip je modulator širine impulsa, kada je izlazni napon veći, izlazna struja je veća, vrijeme uključivanja unutarnje sklopne cijevi napajanja je duže, a vrijeme isključivanja kraće:
Ako izlazni napon i struja nastave padati, zahtjevi za kontrolnim impulsom nastavljaju se sužavati, ali PWM krug nije u mogućnosti ispuniti, tada krug postaje isprekidan, kao što je:
Puls s vremena na vrijeme, prasak, napajanje će izdati buku, valovitost, itd. također će postati velika, slaba električna izvedba, takozvana "niska nestabilnost", zapravo je postala nekvalitetan proizvod. Kako bismo riješili ovaj problem, naša tvrtka poduzima nove tehničke mjere za bolje rješavanje (nema više detalja).
Usporedba linearnog i sklopnog napajanja
1, točnost linearnog napajanja je dobra (bolja od prekidačkog napajanja 1-3 reda veličine), valovitost je mala, brzina prilagodbe je dobra, vanjske smetnje su male, primjenjivo u raznim prilikama.
2, linearni uređaji za napajanje rade u linearnom stanju, tako da je gubitak relativno visok u odnosu na prekidački izvor napajanja, učinkovitost prekidačkog napajanja je bolja.
3, veličina preklopnog napajanja u usporedbi s linearnim napajanjem je mala, ali preklopno napajanje ima problem onečišćenja električne mreže i smetnje amplitude.
4 Preklopno napajanje nije prikladno za upotrebu u izlazu visokog napona i visoke struje kada je 0-početni napon podesiv kontinuirano podesiv u prilikama, ali je prikladan za fiksni izlaz ili relativno fiksni izlaz u slučajevima smetnji zračenja prezahtjevno.
5, održavanje linearnog napajanja relativno je jednostavno za održavanje. Preklopno napajanje zbog guste komponente, što dovodi do poteškoća u održavanju. Osim toga, budući da se krug jako razlikuje od linearnog napajanja, tehnička kvaliteta osoblja za održavanje zahtijeva visoku razinu osciloskopa za promatranje kruga u različitim točkama radnog stanja.
