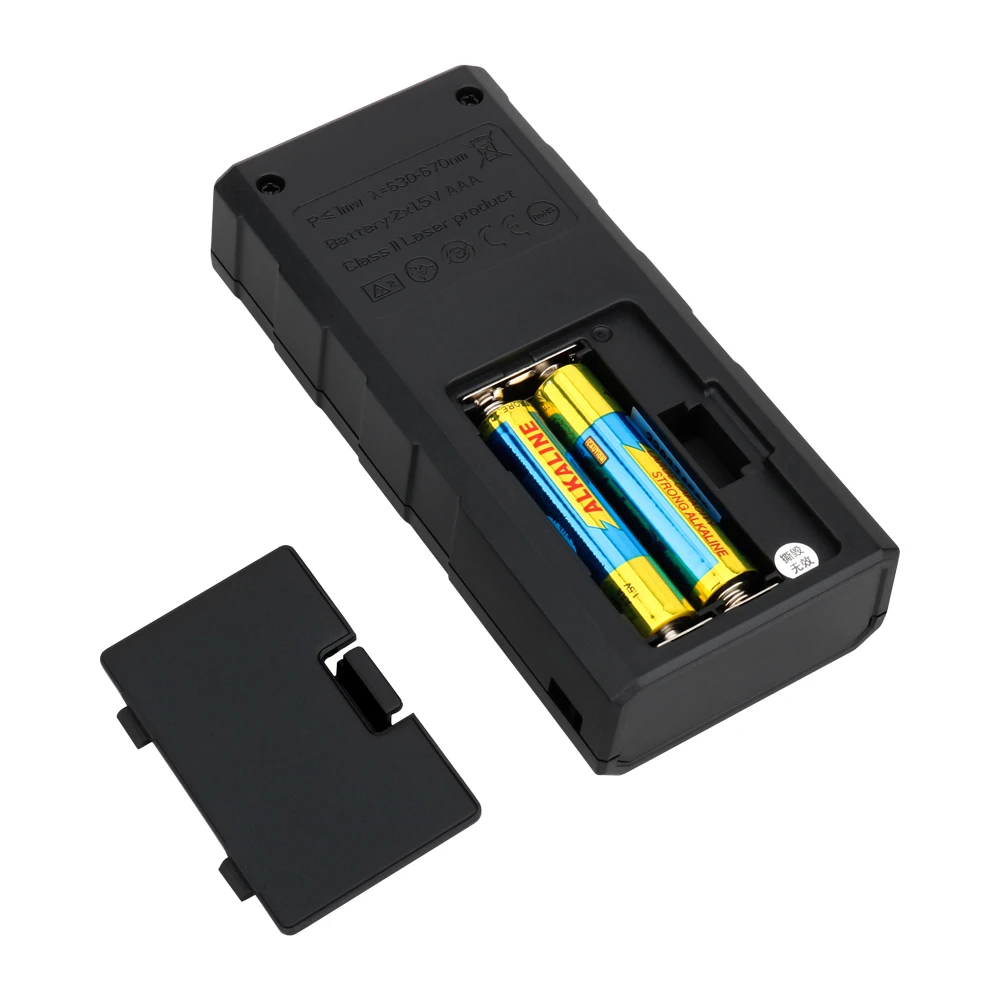

Dizajn infracrvenog daljinomjera
Infracrveni daljinomjer se uglavnom sastoji od modulirane jedinice za emitiranje svjetla, jedinice za prijem, jedinice za mjerenje faze, jedinice za brojanje i prikaz, logičke upravljačke jedinice i pretvarača snage. Izvor svjetlosti je obično galijev arsenid (GaAs) poluvodička svjetleća dioda. Kada značajna struja prođe kroz PN spoj GaAs diode, PN spoj će emitirati blisku infracrvenu svjetlost s valnom duljinom od 0.72 μm i 0.94 μm, što je zbog rekombinacija elektron-rupa u dopiranom GaAs poluvodiču. , višak energije se oslobađa u obliku fotona. Štoviše, intenzitet emitirane svjetlosti će varirati sa strujom ubrizgavanja. Stoga, ako se koristi kao izvor svjetlosti daljinomjera, amplitudna modulacija intenziteta emitiranog svjetla može se izravno izvesti promjenom veličine struje napajanja, to jest, ovaj poluvodički uređaj za emitiranje svjetla ima dvostruku funkciju " zračenje" i "modulacija".
Uređaj za pretvorbu infracrvene fotodetekcije koji se koristi za primanje modulirane svjetlosti obično je silicijska fotodioda ili lavinska fotodioda, a ti uređaji imaju "fotonaponski efekt". Kada strano svjetlo obasja njegov PN spoj, jer učinak pretvorbe fotoelektrične energije može proizvesti potencijalnu razliku na dva pola PN, njegova veličina će slijediti.
Tehnički pokazatelji i funkcije fotoelektričnog daljinomjera
Maksimalni domet infracrvenog fotoelektričnog daljinomjera kratkog dometa je 2 500m, a točnost mjerenja udaljenosti može doseći ± (3 mm plus 2×10-6×D) (gdje je D izmjerena udaljenost); minimalno očitanje je 1 mm; instrument je opremljen automatskim Uređaj za podešavanje intenziteta svjetla također može ručno prilagoditi intenzitet svjetla pri mjerenju u složenim okruženjima; temperatura, tlak zraka i konstanta prizme mogu se unijeti za automatsku korekciju rezultata; može se unijeti okomiti kut za automatski izračun horizontalne udaljenosti i visinske razlike; udaljenost se može unaprijed postaviti Izvršite iskolčenje poravnanja; ako unesete koordinate postaje i visinu, može automatski izračunati koordinate i visinu točke promatranja. Metoda mjerenja udaljenosti uključuje normalno mjerenje i mjerenje praćenjem. Normalno mjerenje traje 3s, a može se prikazati prosječna vrijednost nekoliko mjerenja; mjerenje praćenja traje 0.8s, a mjerenje udaljenosti automatski se ponavlja u pravilnim intervalima.
