Struktura i princip rada mjerača razine zvuka Mjerač razine zvuka je vrsta industrijske buke, životne buke i prometne buke itd., prema karakteristikama sluha ljudskog uha približnog određivanja razine buke instrumenta. Razina buke odnosi se na razinu zvučnog tlaka (dB) ili razinu glasnoće (phon) izmjerenu mjeračem razine zvuka i ispravljenu sluhom. Prema mjeraču razine zvuka u standardnim uvjetima za mjerenje točnosti performansi čistog tona od 100{{10}}Hz, međunarodni mjerač razine zvuka 60-ih podijeljen je na dvije kategorije, klasa koja se naziva precizni mjerač razine zvuka, klasa koja se naziva obični. Naša zemlja također usvaja ovu metodu. Od 70-ih godina prošlog stoljeća neke su zemlje uvele četiri vrste podmetoda, naime tip 0, tip 1, tip 2 i tip 3. Njihova je točnost bila ± 0,4 dB, ± 0,7 dB, ± 1,0 dB i ± 1,5 dB. Prema različitom napajanju koje koristi mjerač razine zvuka također se može podijeliti u dvije kategorije mjerača razine zvuka AC i DC sa suhom baterijom, potonji također može postati prijenosni. Prijenosni ima prednosti male veličine, male težine i jednostavnog korištenja na gradilištu.
Općenito se sastoji od mikrofona, pojačala, prigušivača, mreže za mjerenje, detektora, glave tablice za indikaciju i napajanja.
(1) Mikrofon
To je signal zvučnog tlaka u uređaj za signal napona, također poznat kao mikrofon, senzor. Uobičajeni mikrofon ima kristalni tip, elektretni tip, tip pokretne zavojnice i kapacitivni tip i druge oblike.
Pretvornik s pokretnom zavojnicom sastoji se od vibrirajuće dijafragme, pomične zavojnice, magneta i transformatora. Vibrirajuća dijafragma počinje vibrirati nakon pritiska zvučnog vala i pokreće pomični svitak ugrađen s njom da vibrira u magnetskom polju kako bi se stvorila inducirana struja. Struja varira ovisno o veličini akustičnog pritiska na vibrirajuću dijafragmu. Što je veći zvučni tlak, veća je proizvedena struja; što je manji zvučni tlak, to je manja proizvedena struja.
Kapacitivni senzori uglavnom se sastoje od metalne dijafragme i metalnih elektroda koje su vrlo blizu jedna drugoj, što je u biti ravni kondenzator. Metalna dijafragma i metalna elektroda čine dvije polne ploče ravnog kondenzatora. Kada je dijafragma podvrgnuta zvučnom tlaku, membrana se deformira, tako da se razmak između dviju ploča mijenja, kapacitivnost se također mijenja, stvarajući tako izmjenični napon, čiji je valni oblik proporcionalan razini zvučnog tlaka unutar linearnog raspona mikrofona i ostvaruje efekt transformacije signala zvučnog tlaka u signal napona.

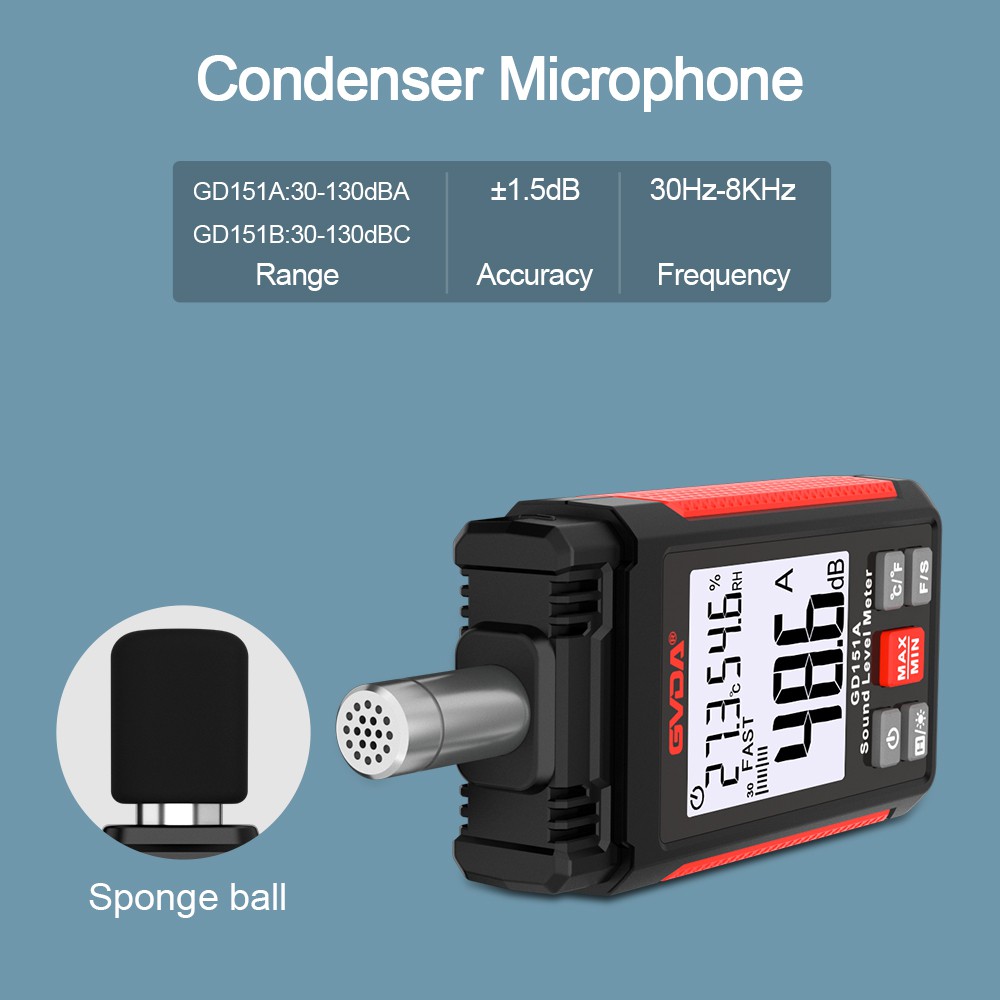

Kondenzatorski mikrofon je idealniji mikrofon za akustička mjerenja, s velikim dinamičkim rasponom, ravnim frekvencijskim odzivom, visokom osjetljivošću i dobrom stabilnošću u općem mjernom okruženju, te se stoga široko koristi. Budući da je izlazna impedancija kapacitivnog senzora vrlo visoka, potrebno je transformirati impedanciju preko pretpojačala, koje je ugrađeno unutar mjerača razine zvuka u blizini dijela gdje je ugrađen kapacitivni senzor.
(2) Pojačalo i prigušivač
Trenutno popularni mnogi domaći i uvezeni u krugu pojačala koriste se u dvostupanjskom pojačalu, naime, ulazno pojačalo i izlazno pojačalo, čija je uloga pojačati slabe električne signale. Ulazni atenuator i izlazni atenuator koriste se za promjenu količine prigušenja ulaznog signala i količine prigušenja izlaznog signala, kako bi se kazaljka mjerača postavila u odgovarajući položaj, prigušenje svakog bloka od 1{{2} } dB. Raspon podešavanja prigušivača koji se koristi za ulazno pojačalo je dno mjerenja (npr. 0 do 70 dB), a raspon podešavanja prigušivača koji se koristi za izlazno pojačalo je mjerenje (70 do 120 dB). Ulazna i izlazna dva atenuatorska kotačića često su izrađena u različitim bojama, trenutno su crni i prozirni par više. Što više mjerač razine zvuka visok, dno do 70 dB kao granica, tako da kada se okreće kako bi se spriječilo prekoračenje granice, kako se ne bi oštetio uređaj.
