Na temelju kojeg je principa izumljena libela
Horizontalno ravnalo se uglavnom koristi za otkrivanje ili mjerenje razine i vertikalnosti, a može se koristiti za inspekciju, mjerenje, označavanje, ugradnju opreme i konstrukciju industrijskog inženjeringa. Mnogi prijatelji nisu upoznati s principom horizontalnog ravnala. U nastavku je kratak uvod za sve.
Bilo da se radi o tradicionalnoj libeli ili elektronskoj libeli, njen princip se temelji na principu tekuće libele. U zatvorenoj posudi, dok se posuda naginje, tekućina unutar nje također će se naginjati i ostati ravna.
Ravnalo ima mjehurić razine, koji je zatvorena kružna posuda koja sadrži tekućinu koja se ne smrzava, ima dobru fluidnost, može emitirati fluorescenciju i ima dobru stabilnost; Kada je vodoravni mjehurić u vodoravnom položaju, mjehurić će zauzeti najvišu poziciju unutar cijevi. Ako se vodoravni mjehurić nagne prema jednom kraju, mjehurić će se pomaknuti u najviši položaj na drugom kraju, tako da položaj mjehurića unutar vodoravnog mjehurića također odražava stupanj nagiba mjerenog objekta.
Koji je princip rada elektroničkog mjerača razine

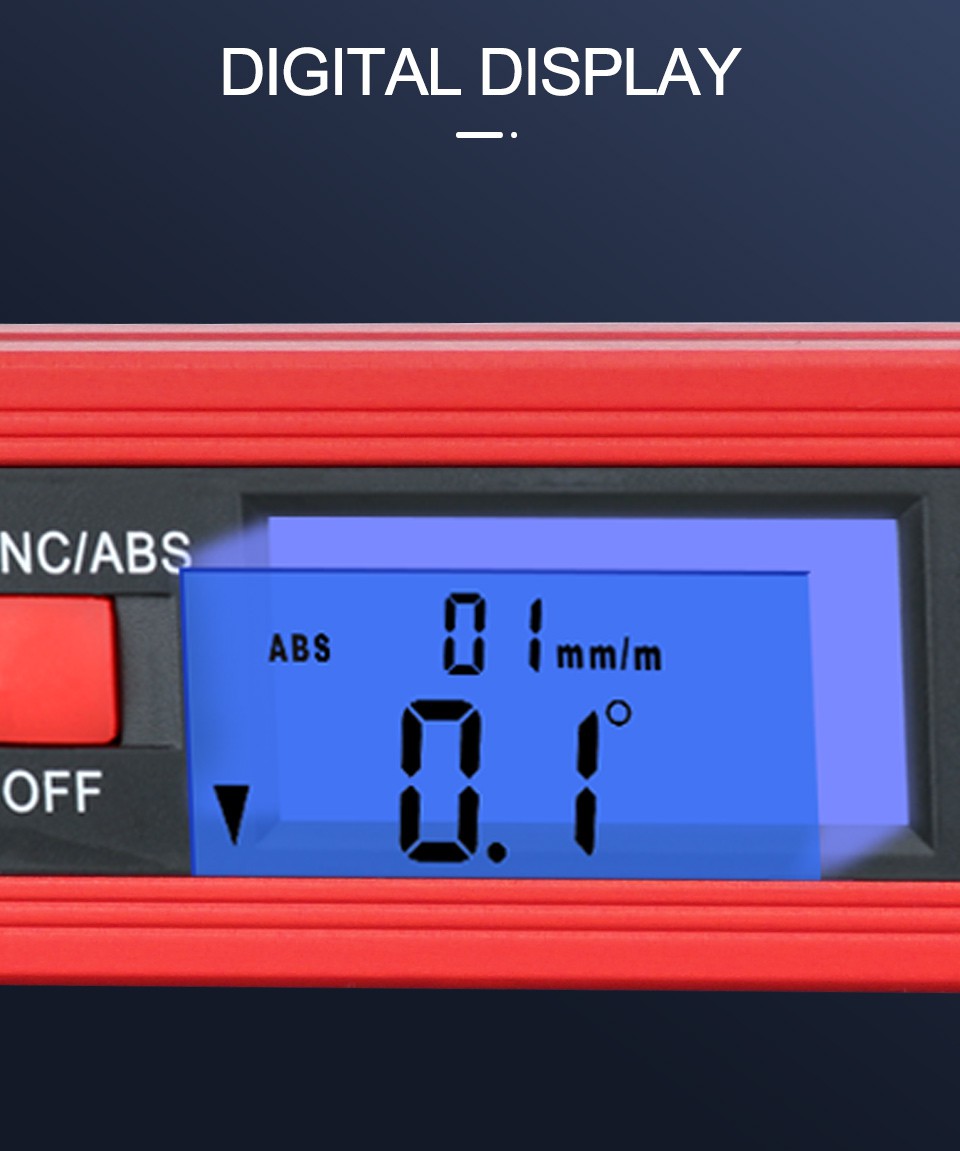

Elektronska libela se izrađuje dodavanjem elektroničkog sklopa na uobičajenu libelu, obično pomoću laserskog mjerenja i LCD zaslona. Njegovo osnovno načelo je isto kao i kod razine, a specifično načelo rada je:
Elektronička libela uključuje tijelo ravnala i mjehurić libele, s infracrvenim emisijskim cijevima i infracrvenim prijemnicima koji su povezani s napajanjem i odgovaraju položaju na obje strane svakog kraja mjehurića libele.
Izlazni kraj infracrvene prijemne cijevi povezan je s elektroničkim sklopom koji prikazuje položaj i status vodenog mjehurića. Prilikom mjerenja, kada se mjehurić pomakne ulijevo ili udesno, intenzitet svjetlosti odgovarajuće infracrvene cijevi za prijem se mijenja, uzrokujući da izlazni kraj generira odgovarajuću nisku razinu. Nakon prolaska kroz elektronički sklop, prikazuje se položaj mjehurića.
U usporedbi s tradicionalnim mjeračima razine, elektronički mjerači razine imaju određeni raspon prijema i veću osjetljivost na infracrveno zračenje u usporedbi s infracrvenim prijemnim cijevima, što rezultira boljom preciznošću i osjetljivošću.
