Priprema, koraci, tehnike i radni postupci za ampermetre sa stezaljkama

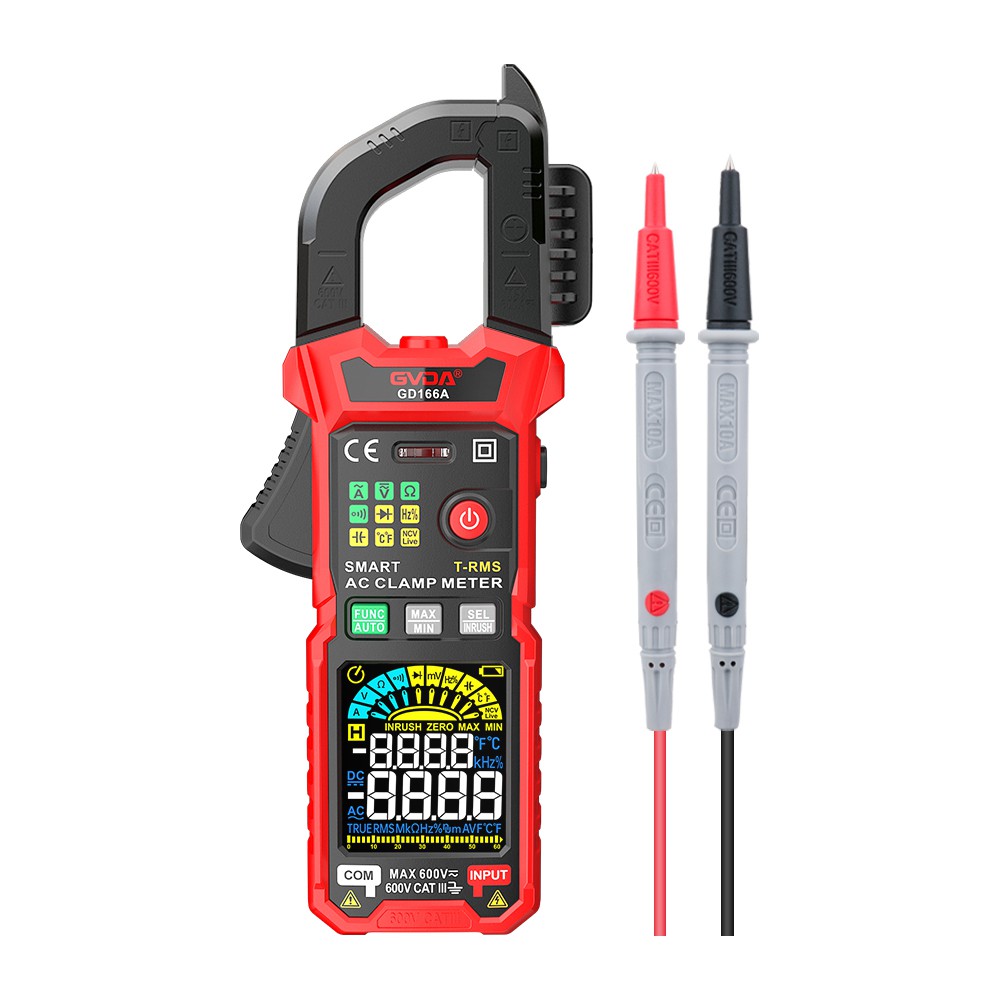

Ampermetar tipa kliješta sastoji se od ampermetra i ampermetra, koji je instrument koji se koristi za mjerenje razine struje u strujnom krugu koji radi i može mjeriti izmjeničnu struju bez prekida.
Ampermetar tipa stezaljke u osnovi se sastoji od strujnog transformatora, ključa tipa stezaljke i ispravljačkog instrumenta za magnetoelektričnu reakcijsku silu.
1. Priprema prije testa:
Pogledajte kliješta. Čeljusti instrumenta trebaju biti čiste. Ako postoje krhotine ili mrlje od ulja, potrebno ih je pravodobno očistiti kako bi se osiguralo da je magnetski krug strogo zatvoren i da su rezultati mjerenja točni.
Pogledajte pokazivač. Promatrajte položaj kazaljke i ako nije na nuli, izvršite mehaničko podešavanje nule.
2. Koraci mjerenja:
Prvi korak je odabir raspona
Najprije procijenite veličinu izmjerene struje i podesite sklopku za prijenos u željeni položaj mjerenja. Ako je nemoguće procijeniti veličinu izmjerene struje, prvo upotrijebite viši raspon za mjerenje, a zatim prilagodite odgovarajući raspon prema situaciji mjerenja.
Korak 2: Otvaranje i ožičenje
Ključ rada je čvrsto uhvatiti ručku, otvoriti čeljusti i postaviti izmjerenu žicu. Kako bi se smanjile pogreške, izmjerenu žicu treba postaviti u središte čeljusti.
Korak 3: Čitanje zatvorenih usta
Otpustite ručku i čeljusti će se prirodno vratiti u stanje bliskog kontakta. Nakon što se pokazivač stabilizira, pročitajte prikazani broj. Ako ima buke, provjerite jesu li čeljusti u bliskom kontaktu ili ponovno pokrenite.
Korak 4: Otvaranje izvan mreže
Čvrsto uhvatite ručku i otvorite čeljusti kako biste omogućili da se mjerač stezaljke odmakne od žice. Nakon što je mjerenje završeno, okrenite prekidač za odabir raspona u položaj maksimalnog raspona.
3. Mjere opreza:
1) Napon ispitivanog strujnog kruga treba biti niži od nazivnog napona ampermetra sa kliještima.
2) Prilikom mjerenja struje visokonaponskih vodova potrebno je nositi izolacijske rukavice, cipele i stajati na izolacijskoj prostirci.
3) Čeljusti moraju biti čvrsto zatvorene i ne mogu se prebaciti na raspon s strujom.
4) Raspon treba odabrati na odgovarajući način. Prilikom odabira raspona, prvo treba odabrati veliki raspon, zatim odabrati mali raspon ili procijeniti vrijednost s natpisne pločice.
5) Postavite žicu u sredinu čeljusti.
6) Nakon što je mjerenje završeno, prijenosnu sklopku treba postaviti na najbliži domet
4. Tehnike mjerenja:
Kod mjerenja malih struja ispod 5A, kako bi se poboljšala točnost mjerenja, ako to uvjeti dopuštaju, mjerena žica se može namotati još nekoliko zavoja i zatim staviti u stezaljku za mjerenje. U ovom trenutku, stvarna struja trebala bi biti očitanje instrumenta podijeljeno s brojem zavoja žice postavljenih u stezaljku.
