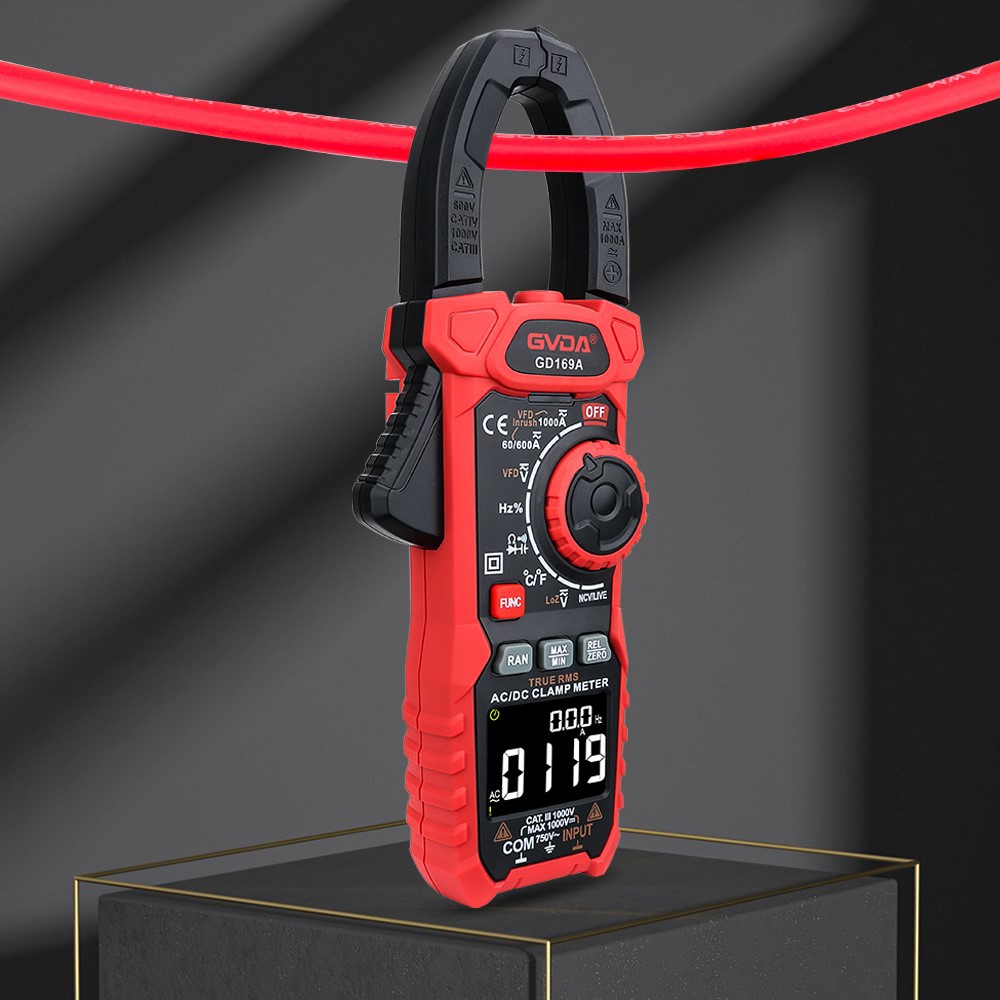

Kako koristiti ampermetar sa stezaljkom za propuštanje
Načelo ampermetra sa stezaljkama curenja:
Mjerna strujna kliješta uglavnom se sastoje od pretvorbe impedancije, pretvorbe raspona, AC/DC pretvorbe, pojačanja, indikacijskih uređaja itd. Neki također imaju prekostrujnu zaštitu, zvučne i svjetlosne alarmne krugove i uređaje za regulaciju ispitnog napona, s indikacijskim uređajima podijeljenim na analogne i digitalne vrste. Prema američkom UL standardu, struja curenja odnosi se na struju koja se može provesti iz pristupačnog dijela kućanskih uređaja, uključujući kapacitivnu spojnu struju. Struja curenja sastoji se od dva dijela, jedan je struja provođenja I1 kroz izolacijski otpor; Drugi dio je kroz struju pomaka I2 raspodijeljenog kondenzatora, koji ima impedanciju kapacitivnosti XC=1/2pfc obrnuto proporcionalnu frekvenciji napajanja. Distribuirana struja kondenzatora raste s porastom frekvencije, tako da struja odvoda raste s porastom frekvencije napajanja. Na primjer, kada se koristi tiristorsko napajanje, harmonijska komponenta povećava struju curenja.
Ako se ocjenjuje izolacijska izvedba kruga ili sustava, ova struja treba uključivati ne samo sve struje koje teku u zemlju (ili vodljive dijelove izvan strujnog kruga) kroz izolacijske materijale, već i struje koje teku u zemlju kroz kapacitivne uređaje (distribuirani kondenzatori mogu smatrati kapacitivnim uređajima) u krugu ili sustavu. Dugo ožičenje može stvoriti veći distribucijski kapacitet i povećati struju curenja, što treba posebno napomenuti kod neuzemljenih sustava.
Mjere opreza za ampermetre sa stezaljkama curenja:
Načelo mjerenja struje curenja u osnovi je isto kao i mjerenje izolacijskog otpora. Mjerenje izolacijskog otpora zapravo je vrsta struje curenja, ali se izražava u obliku otpora. Međutim, formalno mjerenje struje curenja primjenjuje se izmjeničnim naponom, tako da je kapacitivna komponenta struje uključena u komponentu struje curenja.
2. Prilikom provođenja ispitivanja otpornosti na napon, kako bi se zaštitila ispitna oprema i ispitala prema specificiranim tehničkim pokazateljima, također je potrebno odrediti visoku vrijednost struje koja je dopuštena da teče kroz ispitivanu opremu (izolacijski materijal) bez oštećenja visoka jakost električnog polja. Ta se struja obično naziva strujom curenja, ali ovaj se zahtjev koristi samo u određenim gore navedenim situacijama. Molimo obratite pozornost na razlike.
3. Struja curenja zapravo je struja koja teče kroz izolacijski dio električnog kruga ili opreme bez ikakvih grešaka ili primijenjenog napona. Stoga je to jedan od važnih pokazatelja za mjerenje kvalitete izolacije električnih uređaja i glavni pokazatelj učinkovitosti proizvoda.
4. Ispitivač struje curenja koristi se za mjerenje struje curenja generirane radnim napajanjem (ili drugim izvorima energije) električnih uređaja kroz izolaciju ili impedanciju raspodijeljenog parametra, koja nije povezana s radom. Njegova ulazna impedancija simulira impedanciju ljudskog tijela.
Način rada ampermetra sa stezaljkom curenja:
1. Uključite napajanje, uključite prekidač i svjetlo indikatora napajanja će se upaliti;
2. Odaberite raspon snage i pritisnite gumb željene struje;
3. Odaberite vrijednost alarma struje curenja;
4. Odaberite vrijeme testiranja;
5. Spojite mjereni objekt na mjerni terminal, pokrenite instrument, podignite ispitni napon na 1,06 puta (ili 1,1 puta) nazivnog radnog napona mjerenog objekta, prebacite sklopku za pretvorbu faze, uzmite sekundarna očitanja i odaberite curenje trenutnu vrijednost s većom vrijednošću. Kada je sklopka za prijenos K spojena na nulti vod, ispitivač uzorkuje struju curenja između neutralnog voda i kućišta; Kada je K spojen na fazni vod, ispituje se struja curenja između faznog voda i ljuske.
6. Mora se primijetiti da kada je K spojen na nulti vod ili K spojen na fazni vod, struja curenja ne mora nužno biti ista. To je zato što je lokacija slabosti izolacije u kućanskim aparatima slučajna. Stoga bi ispitivanje struje curenja trebalo provesti pretvaranjem polariteta kroz K i uzimanjem veće vrijednosti kao vrijednosti struje curenja ispitivanog električnog uređaja za grijanje.
