Kako pomoću multimetra možemo provjeriti stanje elektrolitskih kondenzatora?
Kako provjeriti stanje elektrolitskih kondenzatora multimetrom
Korak 1: Prvo postavite odgovarajući stupanj prijenosa multimetra za ohmski prijenos. Općenito, zupčanik "20k" koristi se za identifikaciju kondenzatora kapaciteta ispod 1UF, dok se zupčanik "2"K koristi za otkrivanje kondenzatora kapaciteta između 1UF i 100UF. Koristite "200" za provjeru kondenzatora kapaciteta većeg od 100 UF.
Korak 2: Zatim spojite dva ispitna voda multimetra na pozitivni i negativni pol kondenzatora na oba kraja (crveni ispitni kabel ide na pozitivni pol kondenzatora, a crni ispitni kabel na njegov negativni pol). Ako multimetar uvijek očitava 000, kondenzator ima unutarnji kratki spoj; ako konačno očita 1, možda postoji kratki spoj između elektroda unutar kondenzatora. Ako prikazana vrijednost postupno raste od 000, na kraju će se prikazati simbol preljeva 1, što pokazuje da je kondenzator normalan.
Mjerač MF47 može se koristiti za brzu i točnu procjenu kapaciteta i kvalitete kondenzatora s tipičnim rasponom kapaciteta od 0.47uF do 2200uF. posebna tehnika:
Spojite crni ispitni kabel na pozitivni pol kondenzatora, a crveni ispitni kabel na njegov negativni pol, potpuno ispraznite kondenzator i zatim utvrdite je li kondenzator bio podvrgnut maksimalnom broju njihanja prije utvrđivanja je li oštećen.
Napomena: crvena olovka spojena je na negativni pol kondenzatora, a crna olovka je pričvršćena na njegov pozitivni pol. Podaci bi mogli biti pogrešni ako se veza nepravilno uspostavi. Svaki put kada se izračuna kapacitet, mora se ponovno napuniti.
Zaključno, ako se igla uopće ne pomiče ili se pomiče vrlo malo, kondenzator je neispravan. Ako se igla presporo pomiče natrag, zupčanik multimetra možda ne radi ispravno ili kondenzator možda curi. Ako se igla polako počne dizati nakon vraćanja, kondenzator je ili neispravan ili ima malo curenja.

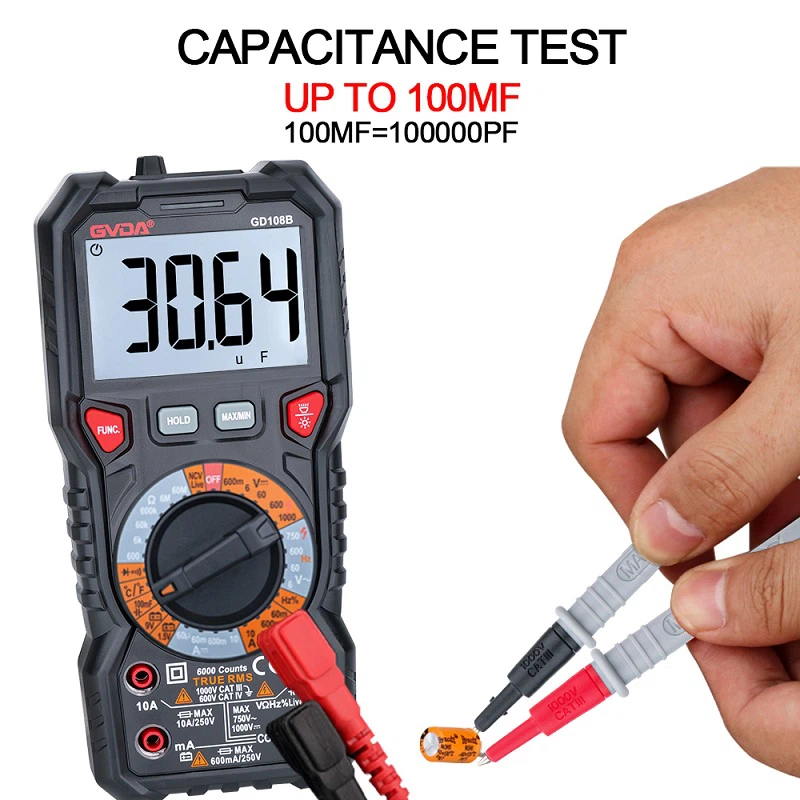

Većina maloprodajnih digitalnih multimetara dostupnih danas ima niske cijene i može izravno otkriti kapacitete od samo 200uF. Upotrijebite digitalni mjerač za usporedbu ako niste sigurni o bilo kojem specifičnom kondenzatoru. Osim toga, kondenzatori jednakog kapaciteta mogu se usporediti s onima od 1,5 uF, 3,3 uF, 6,8 uF i drugim veličinama.
