Kako provjeriti žicu pod naponom, neutralnu žicu i žicu za uzemljenje testnom olovkom
1. Odredite žive i neutralne žice

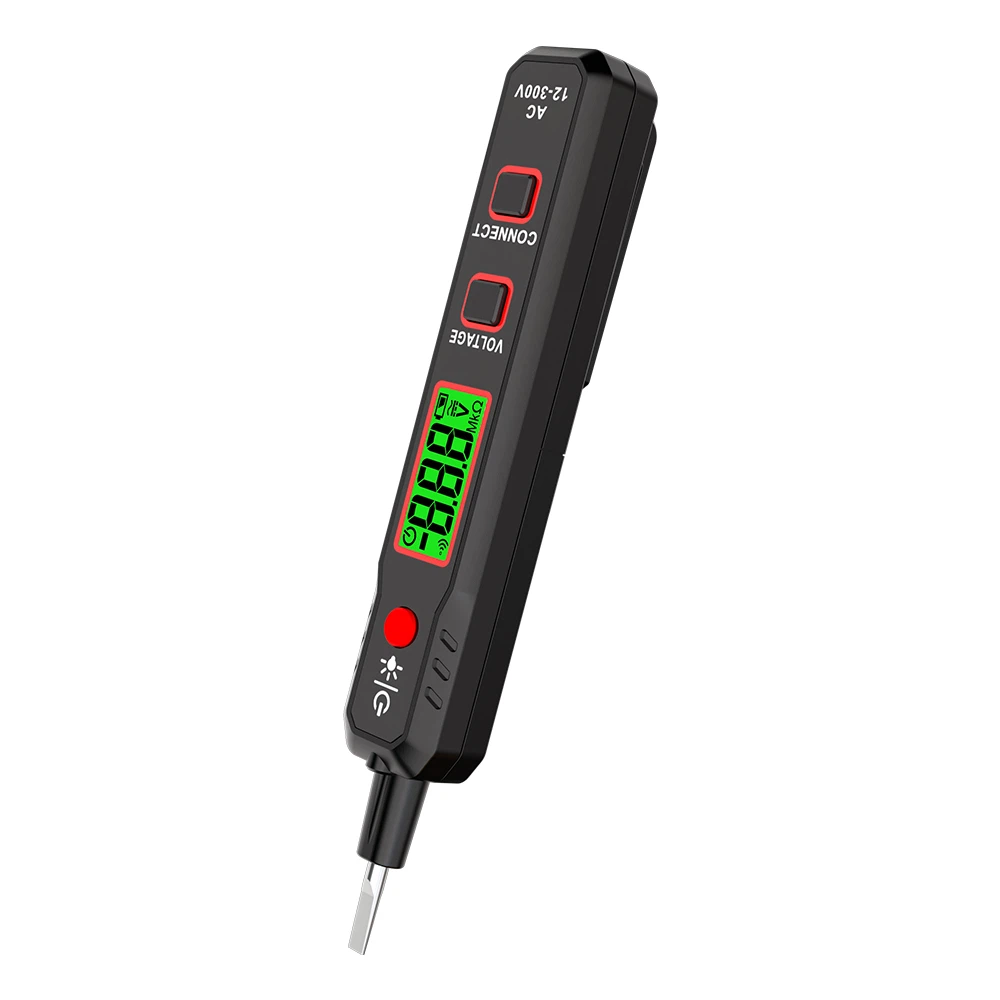

Odvijačem električne olovke dotaknite jedan kraj žice, palcem pritisnite vrh i ako lampica svijetli, to je žica pod naponom, a ako ne svijetli, to je neutralna žica. Ispitivač napona bez kontaktora može se koristiti za određivanje je li žica pod naponom ili žica pod naponom. Metoda rada:
(1) Kada je električna olovka blizu objekta pod naponom, emitirat će zujanje, što ukazuje na žicu pod naponom. Ova električna olovka može mjeriti izmjenični napon između 90V i 1000V.
(2) Kada se približava nultoj liniji bez napona, električna olovka neće proizvoditi nikakav zvuk, što dokazuje da je to nulta linija.
2. Električna olovka za mjerenje žice pod naponom i neutralne žice
Držite električnu olovku palcem i srednjim prstom, a kažiprstom držite poklopac olovke ili kuku za olovku. Ne dodirujte metalni vrh olovke na glavi kako biste spriječili električni udar.
Vrhom električne olovke dodirnite žice zasebno. Kada se upali indukcijsko svjetlo unutar olovke, ova žica je žica pod naponom, inače je neutralna žica ili žica za uzemljenje.
Nabijene žice nisu nužno žice pod naponom. U slučaju kvara, neutralna žica ili žica za uzemljenje može se puniti, dok se žica pod naponom ne smije puniti.
3. Koristite multimetar za otkrivanje živih i neutralnih žica
Osim toga, multimetar se može koristiti za razlikovanje živih i neutralnih žica. Metoda za razlikovanje između neutralnih i živih žica pomoću multimetra je sljedeća:
(1) Odaberite raspon izmjeničnog napona od 750 V za multimetar, s COM utičnicom crne sonde, naponom crvene sonde i utičnicom za otpor.
(2) Crna sonda visi u zraku, a crvena se koristi za mjerenje. Obratite pozornost na očitanje, pri čemu veći broj označava žicu pod naponom, a manji broj označava neutralnu žicu. Prilikom razlikovanja neutralnih žica pomoću multimetra, vrijednost se može zanemariti, pri čemu veća vrijednost označava žicu pod naponom, a manja vrijednost označava neutralnu žicu.
Metoda mjerenja neutralnih i živih žica električnom olovkom
1. Iako su tri žice iste boje i tada nisu bile označene, lako je odrediti žicu pod naponom. Idite do prekidača za napajanje i uključite ga, zatim se vratite i izmjerite tri žice električnom olovkom. Jedna od žica sigurno će zasvijetliti olovku, a ova žica je žica pod naponom.
2. Nakon razlikovanja linije pod naponom, ostaju samo neutralna linija i linija tla. Kako bismo razlikovali nultu žicu od žice za uzemljenje, trebamo koristiti uobičajene kućanske aparate kao što su punjači za mobilne telefone, stolne lampe, žarulje i kuhala za rižu. Kao primjere možemo koristiti žarulje za ispitivanje neutralne i uzemljene žice; Ako je žarulja upaljena, to je neutralna žica. Ako žarulja nije upaljena, to je žica za uzemljenje. Ovo potvrđuje žicu pod naponom i neutralnu žicu.
