Kako izmjeriti otpor uzemljenja multimetrom
Otpor uzemljenja ispitan je multimetrom na tlima različite kvalitete tla, a podaci izmjereni multimetrom uspoređeni su s podacima izmjerenim posebnim uređajem za mjerenje otpora uzemljenja. Njih dvoje su jako bliski. Specifične metode mjerenja su sljedeće:
Pronađite dvije okrugle šipke duljine 8 mm i 1 m, naoštrite jedan njihov kraj kao pomoćne ispitne šipke i umetnite ih u tlo 5 m od obje strane tijela za uzemljenje A koje se ispituje, dubina bi trebala biti veća od 0 .6m, i držite tri u ravnoj liniji.
Ovdje je A tijelo za uzemljenje koje se ispituje, a B i C su pomoćne ispitne šipke

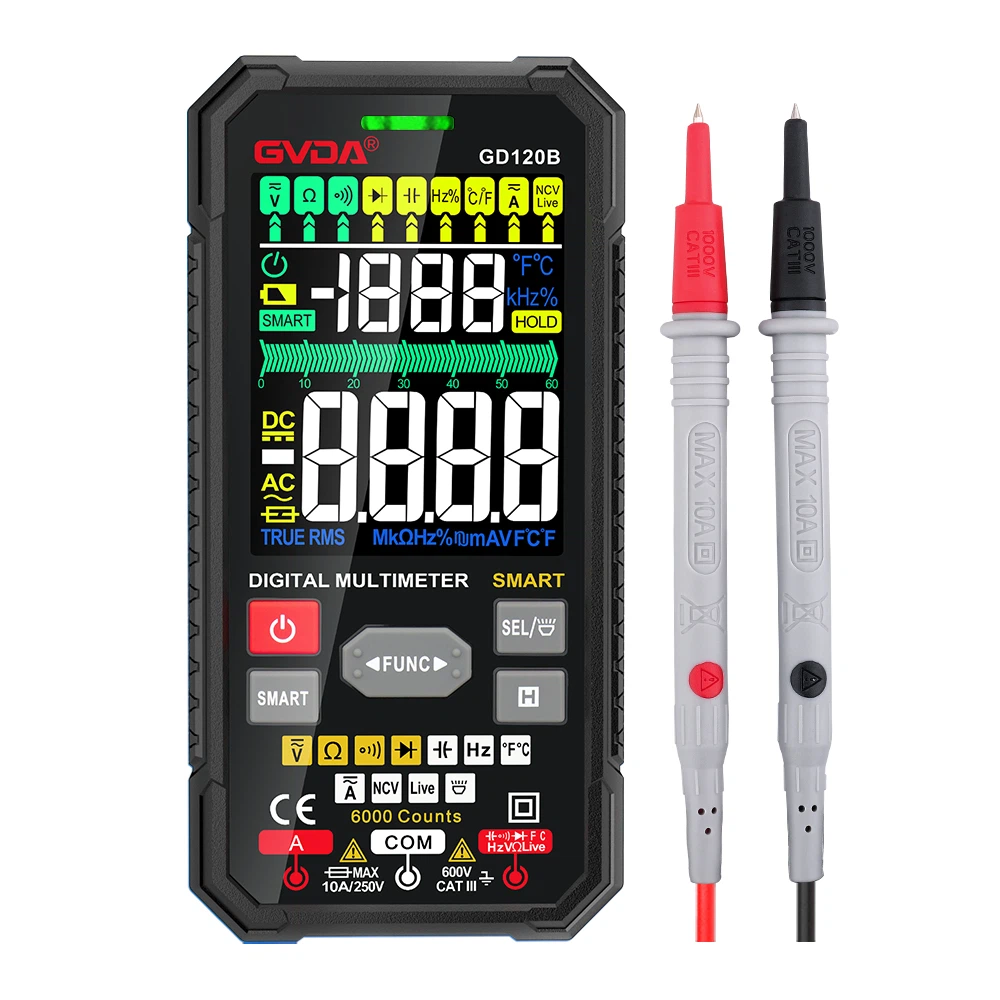

Zatim koristite multimetar (R*1 brzina) za mjerenje A i B; vrijednosti otpora između A i C bilježe se kao RAB, RAC, RBC redom, a zatim se izračunom može dobiti vrijednost otpora uzemljenja tijela za uzemljenje A.
Budući da se otpor uzemljenja odnosi na kontaktni otpor između tijela uzemljenja i tla. Neka otpori uzemljenja A, B i C budu RA, RB i RC. Neka tada otpor tla između A i B bude RX, jer je udaljenost između AC i AB jednaka, otpor tla između A i C može također biti RX; i budući da je BC=2AB, otpor tla između B i C približno 2RX, tada:
RAB=RA plus RB plus RX. . . . . .
①RAC=RA plus RC plus RX. . . . . .
②RBC=RB plus RC plus 2RX. . . . . .
③Složite ① plus ②-③ da biste dobili: RA=(RAB plus RAC-RBC)/2. . . . . . ④
④Formula je formula za izračun otpora uzemljenja.
Primjer mjerenja: izmjereni podaci tijela za uzemljenje su sljedeći: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. ali:
RA=(8,4 plus 9,3—10,5)/2=3,6(∩)
Stoga je vrijednost otpora uzemljenja tijela za uzemljenje A koje se ispituje 3,6 ∩.
Zašto je otpor uzemljenja što manji to bolje?
Što je manji otpor, to je manji otpor struje koja prolazi, tako da ako postoji curenje, sva električna energija će se prenijeti iz uzemljene žice za uzemljenje na zemlju.
Postoje mnoge vrste uzemljenja, kao što je gromobransko uzemljenje (to jest, obični gromobran): što je otpor uzemljenja manji, munja se brže prazni u zemlju kroz žicu za uzemljenje nakon što je udari grom, tj. to je sigurnije; električna oprema je sigurno uzemljena (kao što je Kućište perilice rublja je uzemljeno): Što je manji otpor uzemljenja, kada kućište procuri, curenje će se prenijeti na zemlju kroz žicu za uzemljenje. Ako je otpor uzemljenja prevelik (ako je veći od otpora ljudskog tijela), kada osoba dodirne kućište, ljudsko tijelo postaje žica za uzemljenje, struja teče iz ljudskog tijela u zemlju, odnosno strujni udar ; i radno uzemljenje unutar elektroničke opreme itd., što manje to bolje.
