Kako koristiti ampermetar sa kliještima i mjerač otpora izolacije

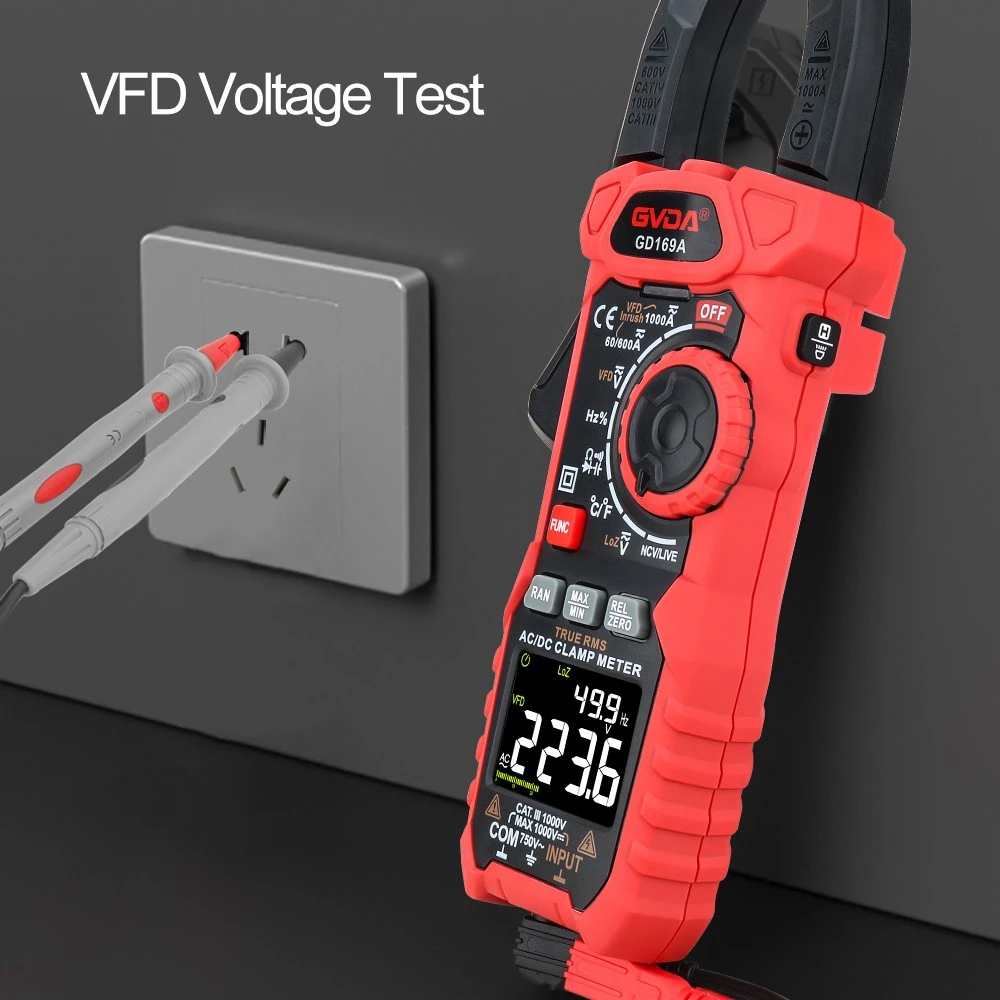

Klješta mogu mjeriti izmjenične i istosmjerne struje na niskonaponskim vodovima bez prekidanja rada opterećenja.
1. Mjerna kliješta izrađena od elektromagnetskog strujnog transformatora mogu mjeriti samo izmjeničnu, ali ne i istosmjernu struju
2. Klješta napravljena od Hallovog strujnog senzora mogu mjeriti izmjeničnu i istosmjernu struju.
Ispitivač izolacijskog otpora (megger/megger).
Izolacijski otpor je važan pokazatelj u ispitivanju sigurnosnih zahtjeva opreme. Može procijeniti je li izolator dovoljno potpun i je li površina izolatora onečišćena. Mjerenjem izolacijskog otpora opreme može se na vrijeme utvrditi da na opremu općenito utječu vlaga, pogoršanje izolacije i slom izolacije.
Megger, također poznat kao megohmmetar, je instrument koji se koristi za mjerenje otpora izolacije i otpora visoke vrijednosti opreme koja se testira. stezaljka, G: oklopljena stezaljka), njegova je svrha ispitati stanje izolacije kruga ili električne opreme. Upotreba i mjere opreza su sljedeće:
1. Prvo odaberite megger koji je kompatibilan s razinom napona komponente koja se testira. Za vodove ili električnu opremu koji imaju napon od 500 V ili niže, trebali biste koristiti meger od 500 V ili 1000 V. Za vodove ili električnu opremu iznad 500 V treba koristiti meger od 1000 V ili 2500 V.
2. Prilikom ispitivanja izolacije visokonaponske opreme s meggerom, to trebaju provoditi dvije osobe.
3. Prije mjerenja, napajanje ispitivanog strujnog kruga ili električne opreme mora biti potpuno isključeno, odnosno nije dopušteno mjeriti izolacijski otpor uz uključeno napajanje. I može se provesti samo nakon što se potvrdi da nitko ne radi na liniji ili električnoj opremi.
4. Žice brojila koje koristi mjerač moraju biti izolirane žice, a ne smiju se koristiti upletene izolirane žice. Krajevi žica mjerača trebaju imati izolacijske omotače; linijski priključak "L" brojila treba spojiti na izmjerenu fazu opreme. , Priključak za uzemljenje "E" trebao bi biti spojen na kućište opreme i neizmjerenu fazu opreme, a terminal oklopa "G" trebao bi biti spojen na zaštitni prsten ili izolacijski omotač kabela kako bi se smanjila pogreška uzrokovana struja curenja izolacijske površine.
5. Prije mjerenja potrebno je izvršiti kalibraciju otvorenog kruga na meggeru. Kada su "L" kraj i "E" kraj mjerača mućkalice prazni, protresite mjerač mućkalice, a njegov pokazivač treba pokazivati na "∞"; kada su kraj "L" i "E" kraj mjerača tresilice u kratkom spoju, pokazivač mjerača tresilice trebao bi pokazivati na "0" ". To znači da je funkcija shakera dobra i da se može koristiti .
6. Prije testiranja, testirani krug ili električna oprema moraju biti uzemljeni i ispražnjeni. Kada testirate liniju, prije nastavka morate dobiti dopuštenje druge strane.
7. Prilikom mjerenja, preporučljivo je tresti ručku ravnomjernom brzinom od 120 o/min; nakon održavanja stabilne brzine tijekom 1 minute, očitajte kako biste izbjegli utjecaj apsorbirane struje.
8. Tijekom testa obje ruke ne smiju dodirivati dvije žice u isto vrijeme.
9. Nakon testa prvo treba ukloniti šavove, a zatim prestati tresti sat. Kako bi se spriječilo da električna oprema obrnuto puni megger i uzrokuje štetu na meggeru.
10. Nakon što je ispitivanje završeno, predmet ispitivanja se na vrijeme ispušta na tlo.
11. Tijekom munje, strogo je zabranjeno ispitivati izolaciju vodova.
