1. Uvod u mjerenje brzine predgrijača zraka
Predgrijavač zraka važna je radna oprema velikih razmjera u elektrani. Kvar rotirajućeg predgrijača zraka izravno dovodi do smanjenog rada opterećenja ili gašenja, a rotacijski predgrijač zraka traje dugo i teško ga je održavati. Stoga su precizno mjerenje brzine vrtnje rotirajućeg predgrijavača zraka, alarm u stvarnom vremenu i zaštita abnormalne brzine vrtnje od velikog značaja za siguran i stabilan rad cijele jedinice i smanjenje neplaniranih gašenja.
Predgrijač zraka ima sporu brzinu, oko jedne revolucije u minuti (0 ~ 0 ~ 0,999 okretaja / min). To zahtijeva precizno mjerenje brzine jedne okretaje u minuti, a opće metode mjerenja ne mogu se koristiti. Ako je mjerni sustav potreban za pretvorbu jednom u sekundi, izlaz sa standardnim signalom od 4-20, a točnost D / A pretvarača je 12 bitova (točnost od 0,25‰), tada se pri normalnoj brzini mora primiti najmanje 4096 impulsa u sekundi , To jest, najmanje 245760 impulsa se prima u jednoj okretaji. U tom slučaju za postizanje takve točnosti mjerenja mogu se koristiti samo napredniji senzori rešetke.
2. Senzor rešetke
Tehnologija rešetke pojavljuje se više od 100 godina. Razvojem tehnologije grating graviranja i elektroničke tehnologije, senzori rešetke brzo su se razvili u posljednja dva do tri desetljeća. Široko se koristi u preciznom mjerenju brzine i duljine.
Prednosti rešetkastih senzora:
a. Izlazni prirodni digitalni signal. Takozvana prirodna digitalna količina znači da je njegov izvorni izlazni signal pulsni signal, pa se lako prilagođava digitalnom krugu.
b. Visoka preciznost. Pod jamstvom napretka fotolitografije i tehnologije elektroničke podjele, a moiré rub ima učinak uklanjanja lokalnih pogrešaka, točnost mjerenja senzora rešetke može biti vrlo visoka. (Cijeli krug je 162000 linija rešetke)
c. Snažna sposobnost protiv smetnji. Budući da se radi o digitalnom izlazu, amplituda signala je visoka, tako da ima snažnu sposobnost protiv smetnji protiv slabih signala.
d. Mala inercija. U usporedbi s drugim vrstama senzora, budući da je rešetkasti senzor tanak disk, masa i inercija su male. Na taj način, pri sastavljanju sustava, ima mali utjecaj na dinamičke performanse sustava.

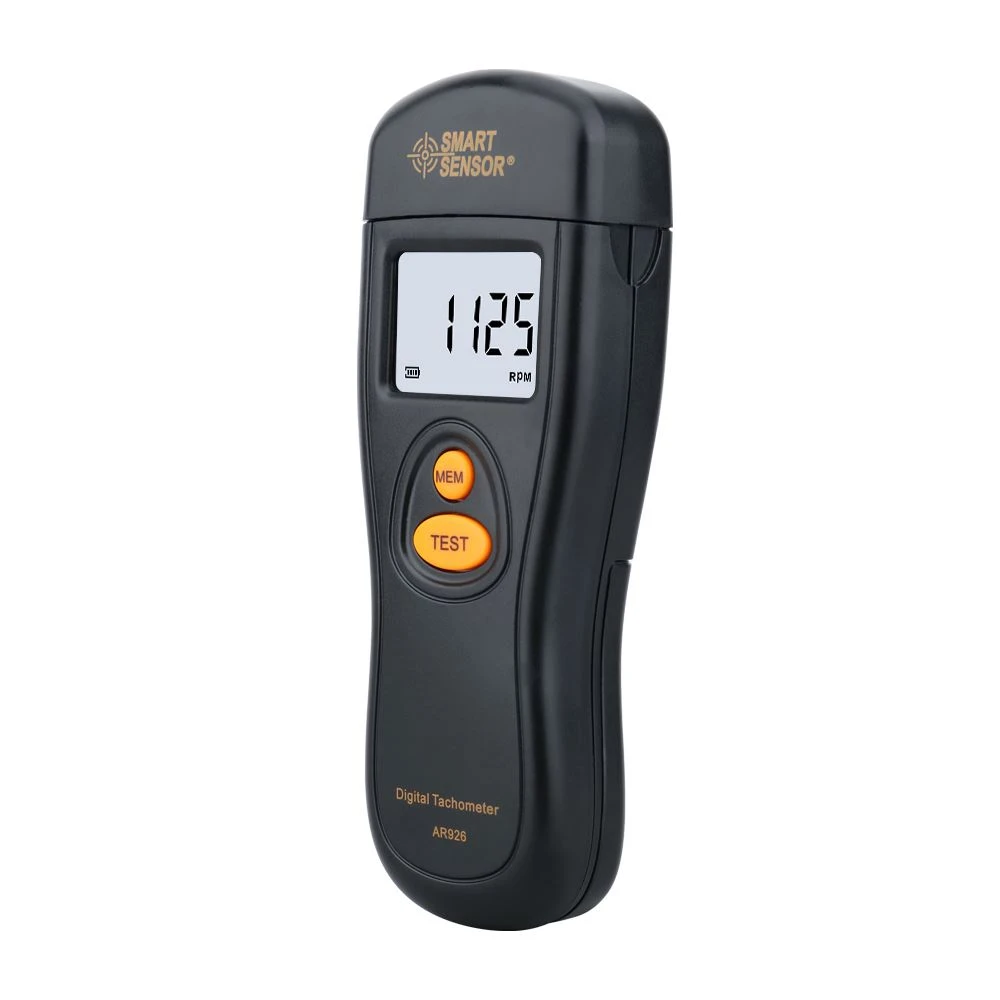

Pls Clink Ispod Fotografije i Pročitajte više detalja o ovom fotoelektričnom tahometru AR926
AR926 Veza na proizvod:
