Mjerenje kvarcnog kristala s multimetrom i njegovim principom rada
Mjerenje kristalne oscilacije kvarcnih kristala općenito zahtijeva upotrebu instrumenata, a uključivalo je i mnogo stavki parametara kvalitete. Ako želite prosuditi kvalitetu kvarcnog kristala, možete koristiti multimetar za mjerenje.
Pri mjerenju s multimetrom stavite multimetar u raspon RX1K i prvo izmjerite dva kraja kvarcnog kristala. Pri mjerenju normalnog kvarcnog kristala u načinu otpora, njegova vrijednost otpora trebala bi biti beskonačna, a pokazivač metra ne bi trebao ljuljati. Ako je pokazivač glave glave i vrijednost otpora vrlo mali, to ukazuje da je kvarcni kristal koji se mjeri oštećen. Ako je potrebna daljnja prosudba, mjerenja se mogu poduzeti duž linije prikazane na sljedećoj slici.
Kad su terminali A i B spojeni na kvarcni kristal, raspon napona multimetra ukazuje na približno 0. 75V. Nakon povezivanja kvarcnog kristala, krug bi trebao vibrirati i napon bi se trebao povećavati, obično oko 1,26V. Ako su gornji zahtjevi ispunjeni, to ukazuje na to da se može koristiti ispitivani kvarcni kristal. Ako ne dođe do promjene pokazatelja napona nakon povezivanja kvarcnog kristala, to ukazuje na to da testirani kvarcni kristal nije uspio i da nema praktičnu vrijednost.
Uobičajene greške i metode održavanja multimetra:
Kad je sonda kratka spoj, pokazivač se ne može prilagoditi na nulu ili se pokazivač ne mijenja naprijed -nazad

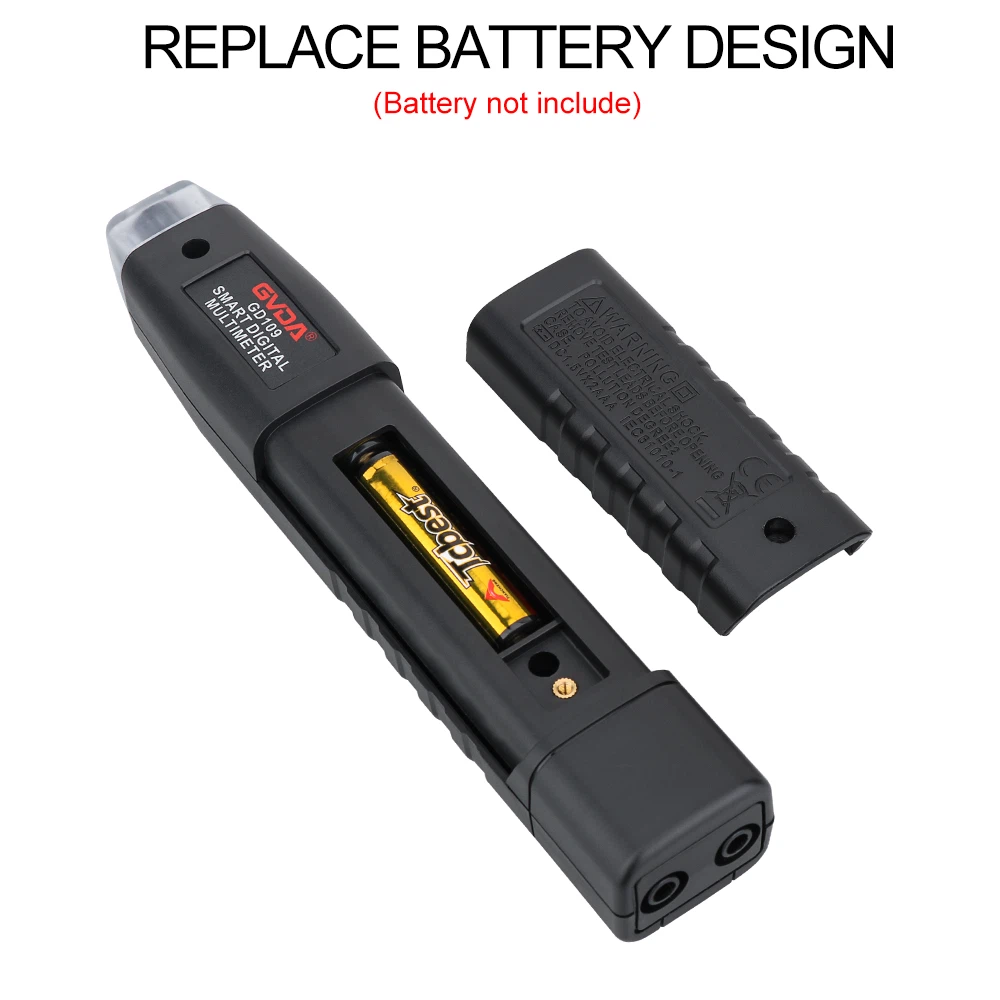

(1) zamijeniti novom baterijom istog modela;
(2) zamijeniti serijski otpornik;
(3) prilagodite oprugu utičnice kako biste osigurali dobar kontakt i uklonite sloj oksida na utikaču i utičnici;
(4) očistite prekidačke kontakte multimetra alkoholom i kalibrirajte kontaktnu udaljenost između pokretnih kontakata i stacionarnih kontakata;
(5) upotrijebite pincete da pritisnete pokretni kontaktni komad u sredini nulte potenciometra kako biste osigurali dobar kontakt sa statičkom žicom otpora kontakta;
Raspon otpora nije povezan ili je pogreška prevelika
(1) zamijeniti otpornik istim otporom i snagom;
(2) obrisati i popraviti loša kontaktna područja alkoholom;
(3) zamijeniti otpornik na Shunt ovog zupčanika;
(4) zamijeniti novom baterijom istog modela;
