Sažetak metoda za mjerenje struje u strujnom području digitalnog multimetra

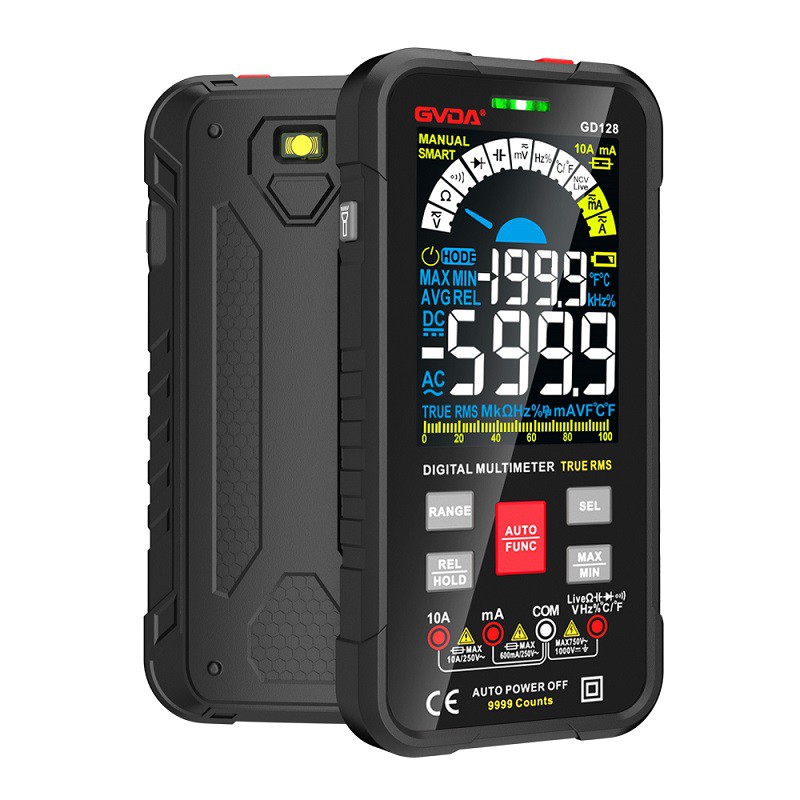

1. Položaj trenutnog raspona digitalnog multimetra
Koristeći digitalni multimetar za mjerenje struje, prvo podesite prekidač raspona multimetra na trenutni položaj, umetnite crni kabel multimetra u COM utičnicu, a umetnite crveni kabel u mA utičnicu ili 20A utičnicu prema veličini izmjerenu struju. Zatim povežite crveni i crni vod u seriju s izmjerenim opterećenjem kako biste izmjerili radnu struju opterećenja.
Prilikom mjerenja mora se imati na umu da ako je opterećenje istosmjerno opterećenje, prekidač raspona treba postaviti na položaj istosmjerne struje. Ako se radi o izmjeničnom opterećenju, prekidač raspona treba postaviti na položaj izmjenične struje.
2. Metoda mjerenja struje digitalnim multimetrom strujnog raspona
Kod mjerenja struje u rasponu struje multimetra, multimetar treba biti spojen u seriju s opterećenjem za mjerenje. Prilikom mjerenja, raspon struje ne može se koristiti za mjerenje struje kratkog spoja nekih izvora velike snage, inače je lako oštetiti raspon struje multimetra.
3. Izmjerite struju otpornika od 4,7 Ω koristeći raspon struje digitalnog multimetra
Metoda mjerenja radne struje otpornika snage 4,7 Ω/10W pomoću digitalnog multimetra u rasponu struje. Na slici, izlazni napon od 5,65 V DC iz reguliranog izvora napajanja primjenjuje se na oba kraja otpornika od 4,7 Ω. Multimetar je postavljen na raspon struje od 20 A i spojen u seriju s otpornikom od 4,7 Ω. Prikazana struja je struja koja teče kroz otpornik od 4,7 Ω pri 5,65 V, a struja prikazana na slici je 1,105 A.
Zbog velike radne struje, otpor spojne žice između izlazne stezaljke regulatora napona i otpornika od 4,7 Ω, kao i otpor kontakta između krokodil stezaljke i pina otpornika, rezultira razlikom između izmjerene struje i izračunatu struju. Ako je napon napajanja 5,65 V, a otpor 4,7 Ω, struja bi trebala biti 5,65 V/4,7 Ω=1.202A.
4. 4,7 Ω/10W otpornik snage za mjerenje struje
Prilikom mjerenja struje digitalnim multimetrom potrebno je obratiti pozornost na:
(1) Ako niste sigurni u veličinu izmjerene struje, prvo biste trebali postaviti prekidač raspona multimetra na maksimalni raspon struje za mjerenje.
(2) Najveća dopuštena mjerna struja mA utičnice digitalnog multimetra je 200 mA, prekoračenje ove vrijednosti može lako oštetiti osigurač unutarnjeg kruga mA strujnog raspona.
(3) Unutarnji krug strujnog raspona od 20 A digitalnog multimetra nije opremljen zaštitnim krugom. Prilikom mjerenja struje, maksimalna ulazna struja ne smije premašiti 20 A (neki digitalni multimetri mogu izmjeriti maksimalnu struju od 10 A) kako bi se izbjeglo oštećenje otpora šanta raspona struje od 20 A.
