Što je veća postavka otpora multimetra, to je veći izlazni napon?
Izlazni napon raspona otpora kazaljke multimetra u osnovi je jednak naponu baterije u mjeraču. Na primjer, Rx1~RX1K tipa MF47 su 1,5V, a Rx10K je 9V. MF10 tip R x1 ~ R x10K je 1,5V, R x 100K 15V.
Međutim, ovi zupčanici s istim izlaznim naponom imaju različite izlazne mogućnosti vanjske struje zbog različitih dizajna krugova i različitih unutarnjih otpora. Što je viši stupanj prijenosa, struja je manja. Na primjer, mala žarulja s volframovom niti će emitirati svjetlost kada se mjeri na razini Rx1, ali neće emitirati svjetlost kada se mjeri na Rx1K ili višoj. Ali za kuglice LED svjetiljke, budući da je napon vodljivosti iznad 1,8ⅴ, iako zupčanik Rⅹ1 može proizvesti veliku struju, još uvijek ne može biti upaljen. Naprotiv, ako koristite zupčanik Rx10K ili 100K baterije od 9v ili 15v, čak i ako je struja vrlo mala, kuglice LED lampe mogu se upaliti i emitirati vrlo slabo svjetlo.

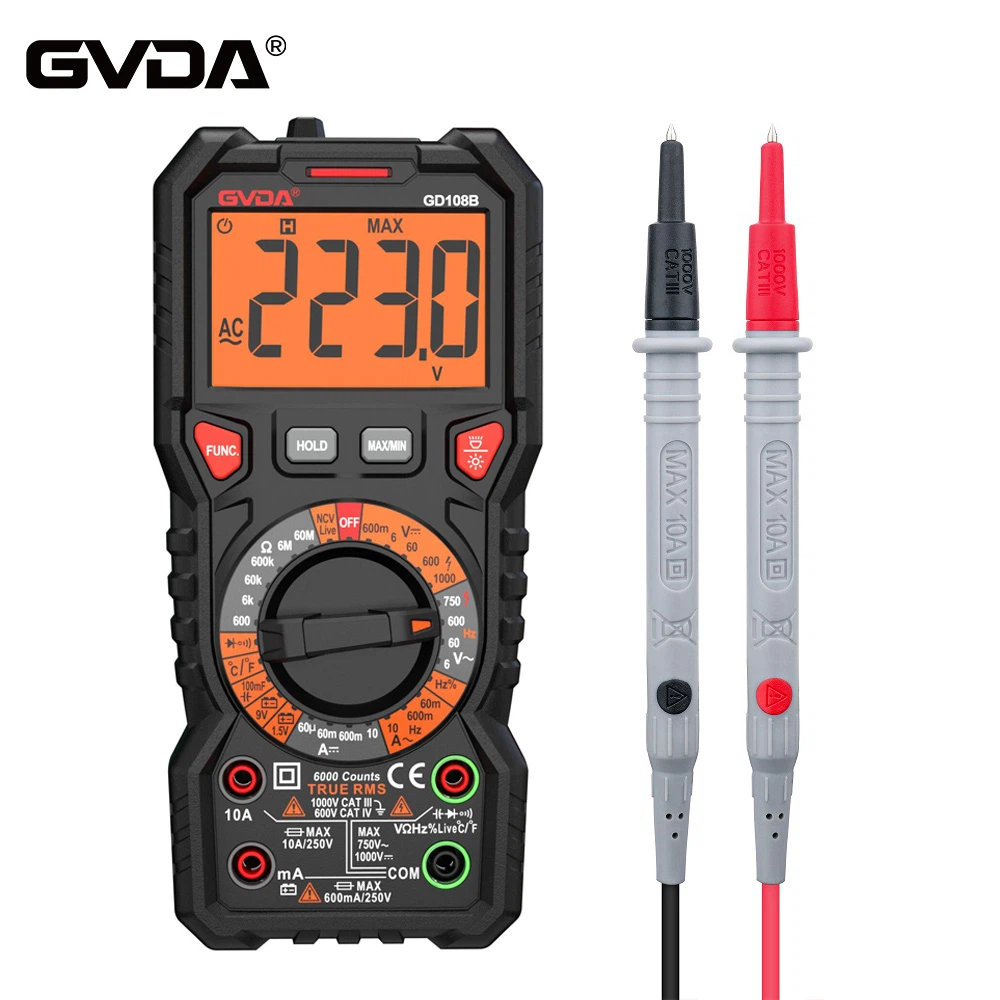

Digitalni multimetar je drugačiji. Budući da u mjeraču postoji pojačalo i kako bi se smanjila potrošnja energije mjerača, izlazni napon raspona otpora je vrlo nizak. Uzimajući mjerač 9205 kao primjer, izlazni napon od 200Ω do 20MΩ je samo nekoliko desetinki volta, a samo su naponi diode i 200M nešto viši.
Nivo diode je granično područje koje probija PN spoj. Izlazni napon praznog hoda općenito je iznad 2,5 V, a struja prelazi 1 mA kada su ispitni vodiči kratko spojeni. U rasponu od 200 MΩ, jer je struja kroz otpornik koji se mjeri premala, da bi se dobio dovoljan pad napona uzorkovanja, izlazni napon je oko 1,5 v, ali struja kada su ispitni vodovi kratko spojeni manja je od 5 μA.
Stoga se izlazni napon raspona otpora multimetra ne povećava postupno s promjenom raspona, već je raspoređen tako da zadovolji normalan rad multimetra.
Unutar analognog multimetra nalazi se baterija od 1,5 V i baterija od 9 V. Funkcija ovih dviju baterija je opskrba električnom energijom otporničkog zupčanika. Drugim riječima, čak i ako uklonite ove dvije baterije, analogni multimetar će imati prijenos istosmjernog napona i prijenos izmjeničnog napona. Sve razine istosmjerne struje mogu se mjeriti, jer te tri razine apsorbiraju signale iz vanjskog strujnog kruga koji se ispituje, a nakon prolaska kroz otpornik unutarnjeg djelitelja napona, shunt otpornik, djelitelj napona/shunt/ispravljač, glava mjerača je jedinstvena. Za mjerenje, samo raspon otpora koristi unutarnju bateriju kao izvor napajanja. Raspon otpora pokazivačkog multimetra dizajniran je prema principu voltametrije za mjerenje otpora. To jest, otpor se mjeri na temelju struje koja teče kroz otpor koji se mjeri. Znamo otpor. Ima funkciju blokiranja struje. Prema ovom principu se mjeri otpor. To jest, ako je otpor otpora koji se mjeri veći, struja koja teče kroz otpor koji se mjeri je manja. U to vrijeme, kut otklona kazaljke također je manji, što ukazuje na otpor koji se mjeri. Vrijednost otpora je vrlo velika. Naprotiv, ako je vrijednost otpora otpornika koji se mjeri manja, struja koja teče kroz otpornik koji se mjeri je veća. U ovom trenutku, kut otklona kazaljke također je veći, što ukazuje da je vrijednost otpora otpornika koji se mjeri vrlo mala. Dizajniran je na temelju ovog principa. Otporna oprema.
Raspon R×10K analognog multimetra napaja se unutarnjom baterijom od 9 V. R×1K R×100 R×10 R×1 svi se napajaju internim 1.5V.
U digitalnom multimetru, napon otvorenog kruga diodnog zupčanika je, to jest, napon između otvora VΩ i COM otvora je oko 2,5 V-2.8V, dok je napon otvorenog kruga zupčanika otpornika oko 0.3V-0.6V u svim rasponima, a struja svakog zupčanika točno je različita, morate to sami izmjeriti
