Vrste i funkcije osciloskopa
Osciloskopi se mogu podijeliti u dvije glavne kategorije: analogni osciloskopi i digitalni osciloskopi.
Analogni osciloskopi prikazuju izmjereni signal na kontinuirani način....

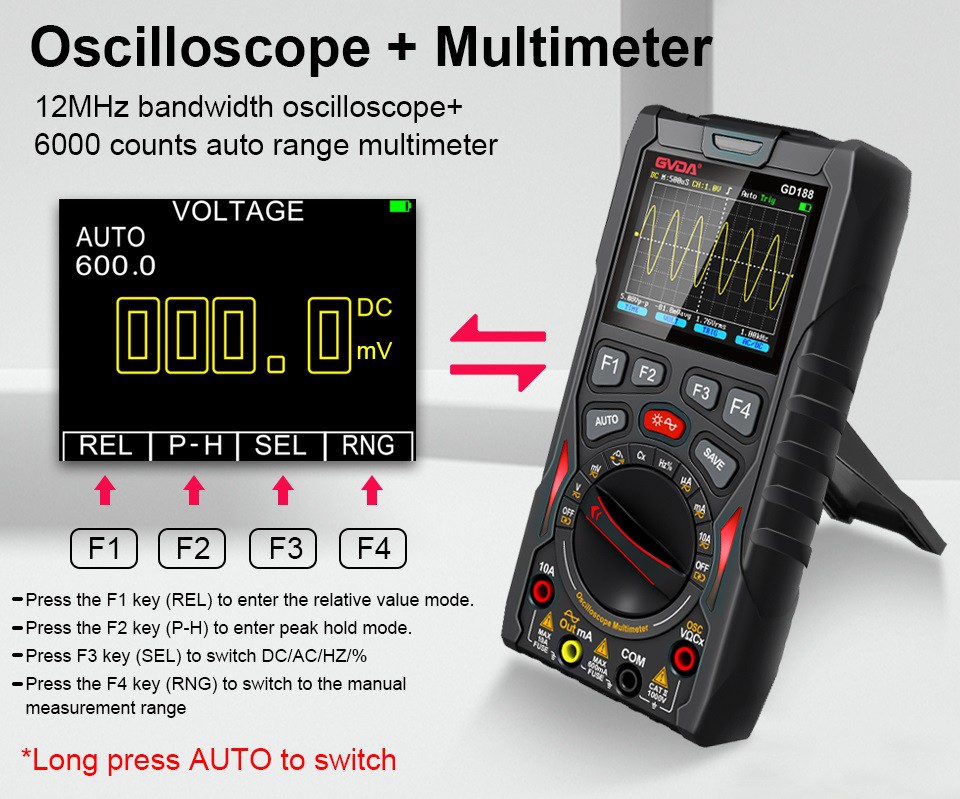

Digitalni osciloskopi će prvo izmjeriti uzorkovanje signala i kvantizaciju, u binarnu pohranu signala, a zatim iz uređaja za pohranu ukloniti diskretnu vrijednost signala, kroz algoritam će diskretno izmjeriti signal u obliku kontinuiranog prikaza na zaslonu. .
Uloga podešavanja okidača osciloskopa
Kada okidač nije pravilno podešen, prikazani valni oblik će izgledati nestabilno. Takozvana nestabilnost valnog oblika odnosi se na pomicanje valnog oblika lijevo i desno ne može se zaustaviti na zaslonu ili, postoji više valnih oblika isprepletenih zajedno, ne može jasno prikazati valni oblik.
Podešavanje okidača je teška i pogreškama sklona točka rada osciloskopa, ključ za okidač dijela podešavanja je ispravan odabir signala izvora okidača.
Načela odabira izvora okidača
Prilikom testiranja jednog kanala, izvor okidača mora biti isti kao kanal na kojem se nalazi signal koji se testira, na primjer, izvor okidača mora biti CH1 kada se testira Y kanal CH1, inače će valni oblik biti nestabilan.
Kada se testiraju dva signala iste frekvencije, najjači treba odabrati kao izvor okidača.
Za dva signala s cjelobrojnim višestrukim odnosom frekvencija, onaj s nižom frekvencijom treba odabrati kao izvor okidačkog signala.
Dva signala koji nemaju cjelobrojni višestruki odnos frekvencija ne mogu se prikazati stabilno u isto vrijeme osim ako nisu pohranjeni.
Uloga kalibracijskog signala
Osciloskop daje kalibracijski signal s frekvencijom od 1KHZ i naponom od 3V:
① Može se koristiti za provjeru je li mjerenje samog osciloskopa točno.
② Može se koristiti za provjeru je li ulazna sonda netaknuta.
③ Kada se koristi metoda usporedbe za mjerenje drugih signala, standard se koristi kao referentni signal.
