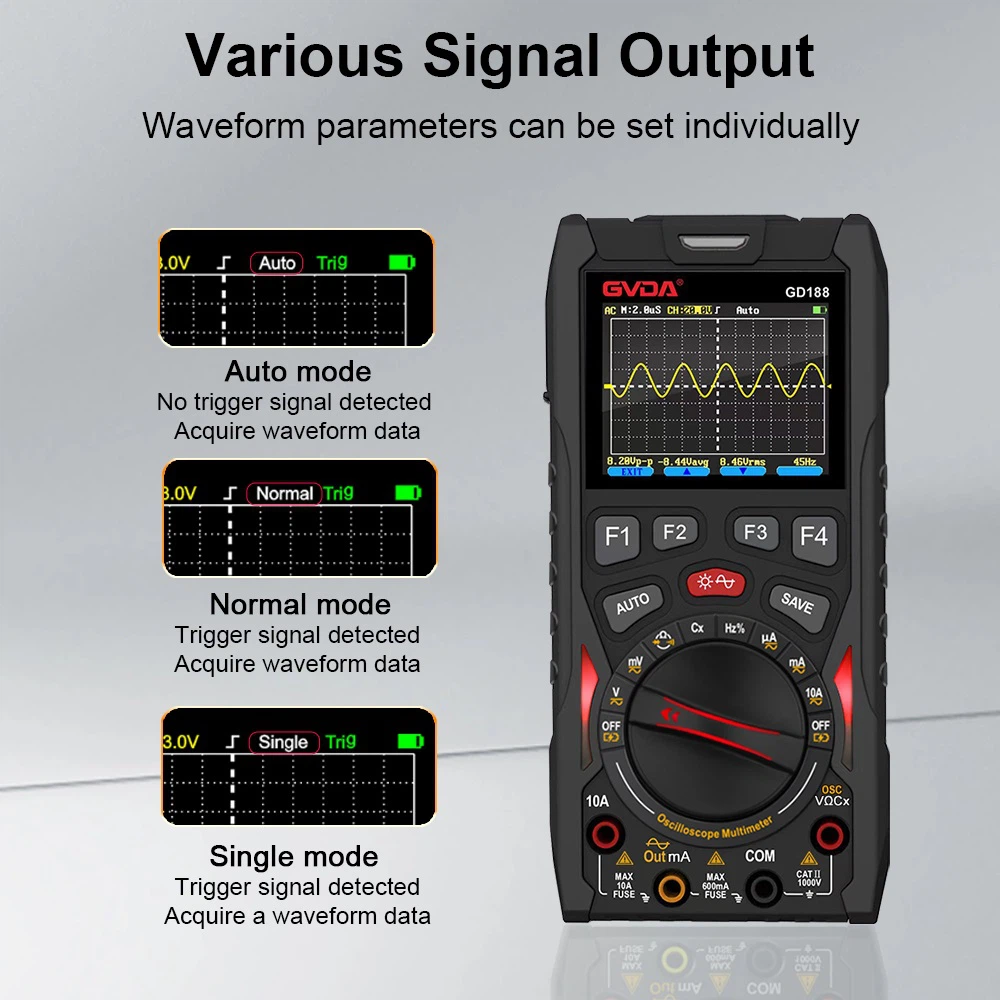

Čemu služi osciloskop?
(1) Dobivanje osnovne linije.
Kada operater koristi osciloskop bez priručnika s uputama, prvi korak je dobivanje najtanje horizontalne osnovne linije prije nego što se sonda može koristiti za druga mjerenja, specifične metode su sljedeće: ① Unaprijed postavite prekidače i gumbe na ploči.
Unaprijed postavite prekidače i gumbe na ploči. Svjetlina je postavljena na umjereno, fokus i pomoćni fokus su postavljeni na umjereno, okomito ulazno spajanje je postavljeno na "AC", izbor okomitog raspona napona je postavljen na "5 mv/div", izbor okomitog načina rada je postavljen na "CH1", odabir okomite osjetljivosti postavljen je na "CH1", a odabir okomite osjetljivosti postavljen je na "CH1". Podrezivanje vremena skeniranja A postavljeno je na položaj kalibracije "CAL", horizontalni pomak postavljen je na srednji položaj, način skeniranja postavljen je na "A", način sinkronizacije okidača postavljen je na "AUTO", prekidač nagiba je postavljen na "+", odabir izvora sinkronizacije okomitog kanala postavljen je na srednji položaj, okomiti položaj postavljen je na srednji položaj, faktori vremena skeniranja A i B unaprijed su postavljeni na "0.5 ms/div " zajedno. Postavite "+", sklopku za okidanje "AC", odabir izvora okidanja "INT".
② Pritisnite prekidač napajanja, indikator napajanja svijetli.
③ Podesite kontrolni gumb s fokusom svjetline A i drugim povezanim kontrolnim gumbima, može postojati tanka i svijetla osnovna linija skeniranja, podesite osnovnu liniju tako da se njezin položaj u sredini zaslona i vodoravna koordinatna skala u osnovi podudaraju s ④ Podesite kontrola paralelizma putanje.
Podesite kontrolu paralelizma staze kako bi osnovna linija bila paralelna s horizontalnim koordinatama.
(2) Prikaz signala.
Općenito, sam osciloskop ima 0.5 Vp-p standardni izlazni priključak pravokutnog signala, kada se osnovna linija, to jest, sonda može spojiti na ovo, u ovom trenutku trebao bi postojati niz kvadratnih signala valnih signala na ekranu, podešavanjem raspona napona i gumbom faktora vremena skeniranja, amplituda pravokutnog vala i širina vala trebaju se mijenjati do ove točke, što pokazuje da je osciloskop u osnovi podešen i da se može staviti u uporabu.
(3) Izmjerite signal.
Spojite ispitnu liniju na ulaznu utičnicu CH1 ili CH2, dodirnite ispitnu sondu ispitne točke, možete promatrati valni oblik na osciloskopu. Ako je amplituda valnog oblika prevelika ili premala, možete podesiti gumb za raspon napona; ako prikaz razdoblja valnog oblika nije prikladan, možete podesiti gumb za brzinu skeniranja.
Posebna mjerenja
(1) Mjerenje vršnog izmjeničnog napona.
①Uzmite osnovnu liniju.
② Podesite gumb V/div tako da valni oblik prikazuje 5 div (tj. 5 okvira) u okomitom smjeru.
③Podesite "A trigger level" kako biste dobili stabilan prikaz.
④ Izračunajte vršni napon pomoću sljedeće formule. Vršni napon {{0}} Vertikalna amplituda otklona × pol prekidača × množitelj prigušenja sonde. Na primjer: izmjereni otklon od gornjeg vrha prema donjem vrhu iznosi 5,6 stupnjeva, prekidač VOLTS/dir postavljen je na 0.5, s × 10 množiteljem prigušenja sonde, podaci će biti zamijenjeni s: Vp-p { {7}}.6 × 0,5 × 10=28 V.
(2) Mjerenje vremena porasta.
Vrijeme porasta=vodoravna udaljenost (stupnjevi) × vrijeme / stupnjevi (blokirajući stup) / faktor ekspanzije.
Na primjer: udaljenost između dviju točaka valnog oblika je 5 stupnjeva, razina bloka vremena/stupnja od 1Us, ekspanzija × 10 (kraj ekspanzije koji je × 1), dana vrijednost će biti zamijenjena: vrijeme porasta je 5 × 1/10=0.5Us.
(3) Mjerenje fazne razlike.
Fazna razlika=vodoravna razlika (stupanj) × vodoravna vrijednost kalibracije ljestvice (stupanj/stupanj).
Na primjer: vrijednost vodoravne razlike je {{0}}.6 stupnjeva, svaki stupanj kalibriran na 45 stupnjeva, navedena vrijednost bit će zamijenjena formulom za faznu razliku: 0,6 × 45=27 stupnjeva.
