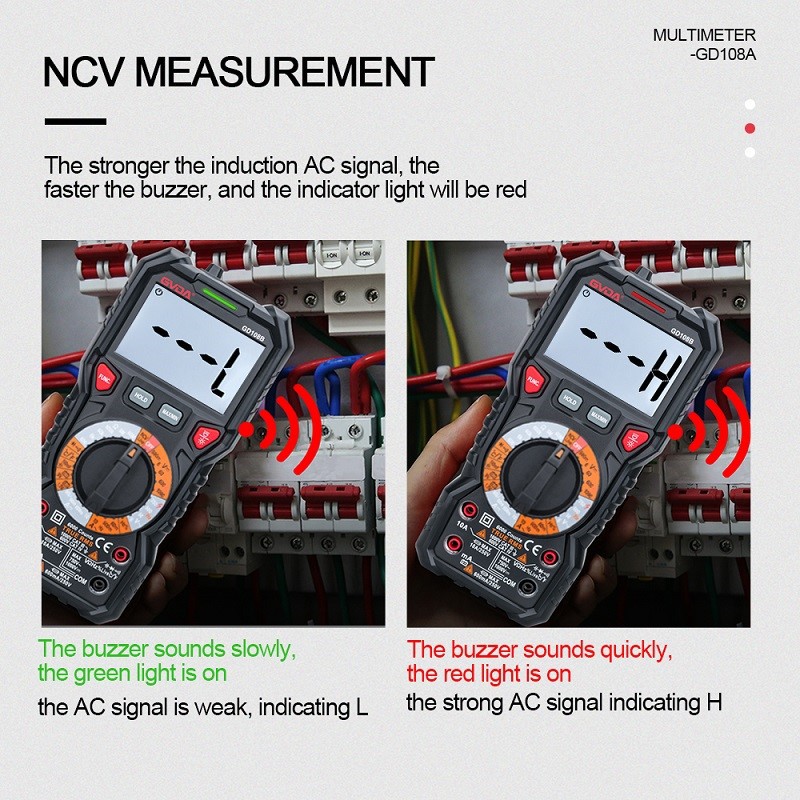

Povijest digitalnog multimetra
Digitalni multimetar razvijao se polako kroz povijest. Rani multimetar koristio je brojčanik s magnetom za skretanje kazaljke, što je bilo isto kao klasični galvanometar. Moderni digitalni zaslon nudi LCD ili VFD (vakuumski fluorescentni zaslon). Analogni multimetar nije teško pronaći na tržištu rabljenih, ali nije baš precizan, jer su nulta postavka i točno očitanje s instrumentne ploče skloni odstupanju. Neki analogni multimetri koriste vakuumske cijevi za pojačavanje ulaznih signala. Dizajnirani multimetar također se naziva VacuumTubeVoltMeters (VTVM) ili VacuumTubeMultimeters (VTMM). Svi moderni multimetri su digitalizirani i nazivaju se DigitalMultiMeter (DMM). U ovom se uređaju izmjereni signal pretvara u digitalni napon i pojačava digitalnim predpojačalom, a zatim se vrijednost izravno prikazuje na digitalnom zaslonu; Time se izbjegava odstupanje uzrokovano paralaksom prilikom čitanja. Slično tome, bolji sustav strujnih krugova i elektronika također poboljšavaju točnost mjerenja. Osnovna točnost starih analognih instrumenata je između 5 [ posto ] i 1 {{3} [ posto ], dok ona modernog prijenosnog digitalnog multimetra može doseći 0,025 [ posto ], a točnost opreme za radne stolove je čak milijunti dio .
Princip rada digitalnog multimetra
Osnovni krug digitalnog multimetra je krug glave mjerača, a njegova osnovna funkcija je kvantizirati ulazni istosmjerni napon (analogni) i dati ga na izlaz; Ostale funkcije općenito zahtijevaju dodavanje vanjskih krugova. Trenutačno, čip multimetra ima veću integraciju i manje perifernih sklopova, što ima i prednosti i nedostatke. Prednosti: visoka integracija, jednostavan vanjski sklop i manje kvarova kvalitete uzrokovanih problemima kvalitete komponenti; Nedostaci: Kada se čip pokvari, cijena zamjene je visoka i problematična. Ponekad se novac za zamjenu čipa može iskoristiti za kupnju drugog instrumenta, pa se on uglavnom baca u otpad kada se pokvari.
Mjerenje istosmjernog napona
1. Umetnite crnu olovku u utičnicu COM, a crvenu olovku u utičnicu V/Ω.
2. Postavite funkcijski prekidač u V- raspon raspona istosmjernog napona i spojite ispitnu sondu na napajanje koje treba ispitati (mjerenje napona otvorenog kruga) ili opterećenje (mjerenje pada napona opterećenja), a polaritet spojenog kraja crvene sonde će se istovremeno prikazati na zaslonu.
Bilješka:
1. Ako je izmjereni raspon napona nepoznat, postavite funkcijski prekidač na maksimalni raspon i postupno smanjite.
2. Ako zaslon prikazuje samo "1", što znači prekoračenje raspona, funkcijsku sklopku treba postaviti na viši raspon.
3. "" znači da se ne smije mjeriti napon veći od 1000 V V. Moguće je prikazati višu vrijednost napona, ali postoji opasnost od oštećenja unutarnjeg kruga.
4. Prilikom mjerenja visokog napona obratite posebnu pozornost kako biste izbjegli strujni udar.
Mjerenje istosmjerne struje
1. Umetnite crnu olovku u COM utičnicu. Kada mjerite maksimalnu struju od 200 mA, umetnite crvenu iglu u mA utičnicu. Kada mjerite maksimalnu struju od 20 A, umetnite crvenu iglu u utičnicu od 20 A.
2. Postavite funkcijski prekidač u A-područje istosmjerne struje i povežite ispitnu sondu u seriju s opterećenjem koje se ispituje. Kada se prikaže trenutna vrijednost, prikazat će se polaritet crvene sonde.
Bilješka:
1. Ako je izmjereni raspon struje nepoznat prije uporabe, postavite funkcijski prekidač na maksimalni raspon i postupno smanjite.
2. Ako zaslon prikazuje samo "1", što znači prekoračenje raspona, funkcijsku sklopku treba postaviti na viši raspon.
3. To znači da je maksimalna ulazna struja 200 mA, a prekomjerna struja će izgorjeti osigurač, pa ga treba zamijeniti. Raspon od 20 A nije zaštićen osiguračem, a mjerenje ne može premašiti 15 sekundi.
Mjerenje izmjeničnog napona
1. Umetnite crnu olovku u utičnicu COM, a crvenu olovku u utičnicu V/Ω.
2. Postavite funkcijski prekidač u raspon od V~ raspona izmjeničnog napona i spojite ispitnu olovku na napajanje ili opterećenje koje treba testirati. Testirajte dijagram spajanja kao gore. Kod mjerenja izmjeničnog napona nema prikaza polariteta.
Bilješka:
1. Vidi napomenu o istosmjernom naponu 1.2.4.
2. "" znači da ne unosite napon veći od 700Vrms. Moguće je prikazati višu vrijednost napona, ali postoji opasnost od oštećenja unutarnjeg kruga.
Mjerenje izmjenične struje
1. Umetnite crnu olovku u COM utičnicu. Kada mjerite maksimalnu struju od 200 mA, umetnite crvenu iglu u mA utičnicu. Kada mjerite maksimalnu struju od 20 A, umetnite crvenu iglu u utičnicu od 20 A.
2. Postavite funkcijski prekidač u raspon od A~ izmjenične struje i spojite ispitne sonde u seriju na strujni krug koji se ispituje.
