Kako mjeriti struju digitalnim multimetrom i korištenjem strujnog zupčanika

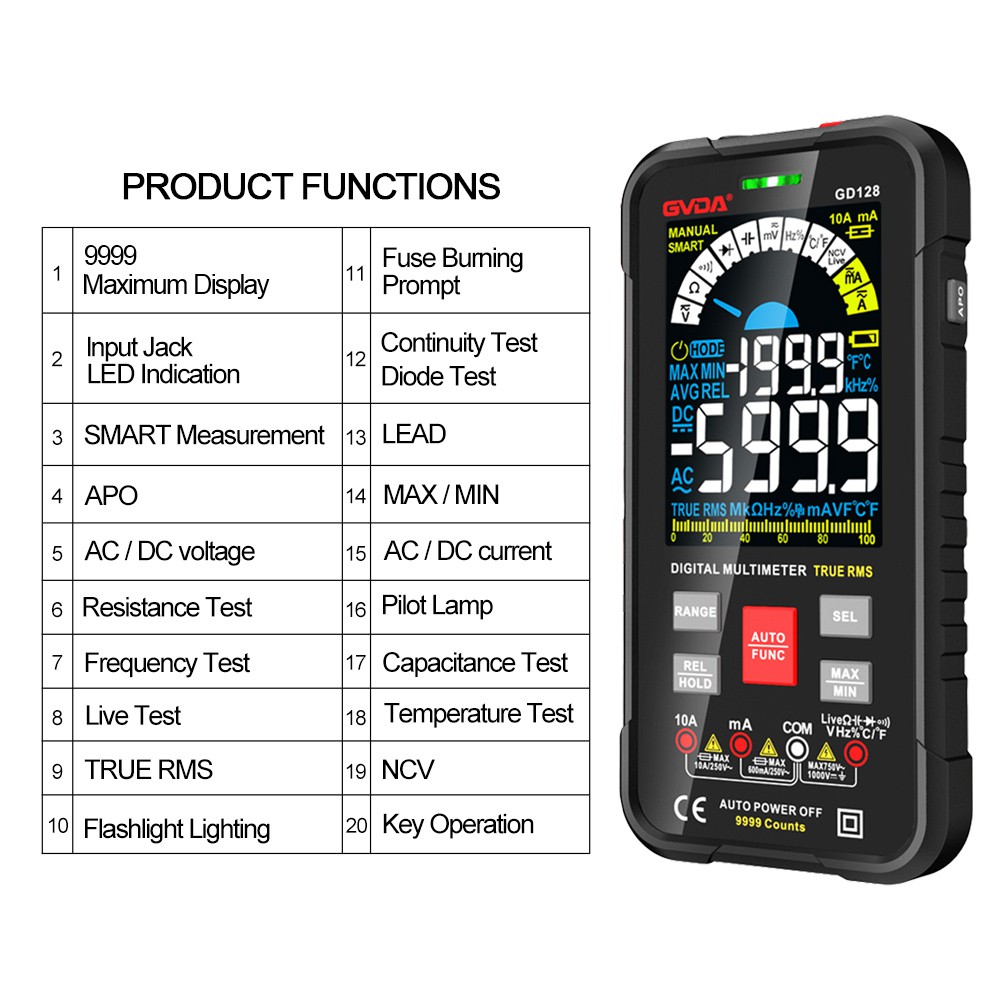

Kako izmjeriti struju digitalnim multimetrom
Mjerenje struje nije isto što i mjerenje drugih veličina digitalnim multimetrom. Metoda mjerenja istosmjerne struje je spajanje digitalnog multimetra izravno na krug koji se ispituje, tako da struja kruga koji se ispituje teče izravno u unutarnji krug multimetra. Neizravna metoda ne treba otvarati krug i spajati multimetar na ispitni krug. Neizravna metoda koristi strujnu stezaljku.
Prije svega, multimetar mora imati zupčanik za mjerenje struje. Zatim umetnite ispitne vodove u utičnicu za mjerenje struje s lijeve strane, a zatim spojite multimetar na liniju koju želite testirati u nizu. Ako ne znate kolika je struja, najbolje je povećati stupanj prijenosa, ako vam ne odgovara, smanjiti ga kako ne biste spalili mjerač.
①Umetnite crveni ispitni kabel u utičnicu "μ, mA, stupanj" ili IOA, a crni ispitni kabel u utičnicu "COM".
②Postavite prekidač funkcionalnog raspona na položaj mjerenja struje μA￣=, mA￣ ili A. Zadana postavka je mjerenje istosmjerne struje. Ako je potrebno mjerenje izmjenične struje, pritisnite plavu tipku SE-LECT za odabir mjerenja izmjenične struje.
③ Prilikom mjerenja struje, ispitni vodovi trebaju biti spojeni u seriju u krug koji se ispituje, a crveni ispitni vodovi trebaju biti blizu pozitivne strane napajanja, inače će se na LCD zaslonu pojaviti "-" (izmjenična struja ispitni vodovi se ne dijele na pozitivne i negativne).
④ Pročitajte rezultate mjerenja s LCD zaslona i vrijednost koju je izmjerio Uyou OE je prava efektivna vrijednost.
Bilješke o mjerenju:
① Prilikom mjerenja koristite ispravnu dizalicu, funkcionalni stupanj prijenosa i domet. Ako se struja ne može procijeniti, započnite test od višeg raspona;
② Prilikom testiranja velike struje, iz sigurnosnih razloga, svako vrijeme mjerenja treba biti kraće od 10S, a interval vremena treba biti veći od 15min;
③Kada je ispitni kabel umetnut u strujnu utičnicu, nemojte spojiti ispitni kabel na bilo koji strujni krug paralelno, inače bi osigurač ili čak sam multimetar mogli pregorjeti.
mjerenje istosmjerne struje
1. Isključite strujni krug;
2. Odspojite ili odlemite strujni krug kako biste ukopčali mjerač u krug;
3. Odaberite odgovarajuće AC (A~) i DC (A--) brzine;
4. Umetnite crni ispitni kabel u COM utičnicu, a crveni ispitni kabel umetnite u utičnicu od 10 ampera (10 A) ili utičnicu od 300 mA (300 mA). Odabir te utičnice uglavnom se temelji na mogućim mjerama;
5. Spojite ispitne vodove u seriju na odspojeni dio kruga;
6. Uključite napajanje kruga; 7. Promatrajte očitanje i obratite pažnju na jedinicu;
Napomena: Prilikom mjerenja DC, ako je ispitna sonda okrenuta naopako, pojavit će se "—".
zaštita ulaza
Uobičajena pogreška je postavljanje ispitnih vodova u strujne utičnice dok se pokušava testirati napon. Otpornik male vrijednosti u DMM-u može uzrokovati kratki spoj na izvoru napona.
Kroz digitalni multimetar teče velika struja. Ako multimetar nije dovoljno zaštićen, ne samo da će oštetiti mjerač i krug, već i ozlijediti operatera. Ako se radi o strujnom krugu visokog napona (480 volti ili više), to će izazvati veću opasnost.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used on high energy circuits (>240V izmjenične struje). Za digitalne multimetre koji koriste osigurače, osigurači bi trebali imati dovoljno velik kapacitet.
količina za uklanjanje grešaka visoke energije. Nazivni napon osigurača trebao bi biti veći od maksimalnog napona koji očekujete. Na primjer, osigurač od 20 A, 250 V u multimetru ne može ga zaštititi kada multimetar mjeri krug od 480 V. Osigurač od 20 A, 600 V može igrati zaštitnu ulogu kada multimetar mjeri krug od 480 V.
Trenutačni pribor za testiranje
Ponekad trenutna vrijednost koju treba izmjeriti prelazi raspon digitalnog multimetra ili uvjeti na terenu ne dopuštaju otvaranje kruga za mjerenje struje. Pri ispitivanju velike struje (obično veće od 2 A) i ne zahtijeva visoku preciznost, strujna stezaljka bit će vrlo prikladna. Strujne stezaljke postavljene su oko žica za mjerenje struje i pretvaranje u vrijednost koju digitalni mjerač može obraditi.
Postoje dvije osnovne vrste strujnih sondi: Tipovi strujnih transformatora, koji se koriste samo za AC mjerenja. Hallove sonde za mjerenje izmjenične ili istosmjerne struje.
vrsta pretvarača struje. Općenito, 1 miliamper se koristi za predstavljanje 1 ampera. Trenutna vrijednost od 100 ampera postaje 100 mA, što je sigurno za mjerenje DMM-om. Spojite žice na utičnice "mA" i "Com" i okrenite gumb za odabir funkcija na AC mA.
Sonde s Hallovim efektom. Koristite 1 milivolt za predstavljanje izmjenične ili istosmjerne vrijednosti od 1 ampera. Na primjer, izmjenična struja od 100 ampera pretvara se u napon od 100 milivolti izmjenične struje. Spojite ispitne vodove na utičnice "V" i "Com". Okrenite gumb za odabir funkcije na "V" ili "mV". U ovom trenutku multimetar koristi 1 milivolt za predstavljanje 1 ampera.
Prilikom odspajanja ili odlemljivanja kruga za mjerenje struje, strujni krug koji se ispituje mora biti isključen. Male struje također mogu uzrokovati opasnost.
Nemojte ispitivati napon s ispitnim vodovima umetnutim u rupe za struju. To može oštetiti sat ili ugroziti osobnu sigurnost. Strujna sonda tipa sonde, poput Fluke 80i-400. Digitalni multimetar koristi prikaz od 1 mA za predstavljanje stvarnog signala od 1 A. Fluke I-1010 Hallova sonda može testirati vrlo visoke izmjenične ili istosmjerne struje. Pretvara struju u naponski signal. Prikaz napona od 1 mV predstavlja stvarnu struju od 1 A.
