Kako pomoću ampermetra sa kliještima provjeriti curenje niskonaponske linije i krađu struje?

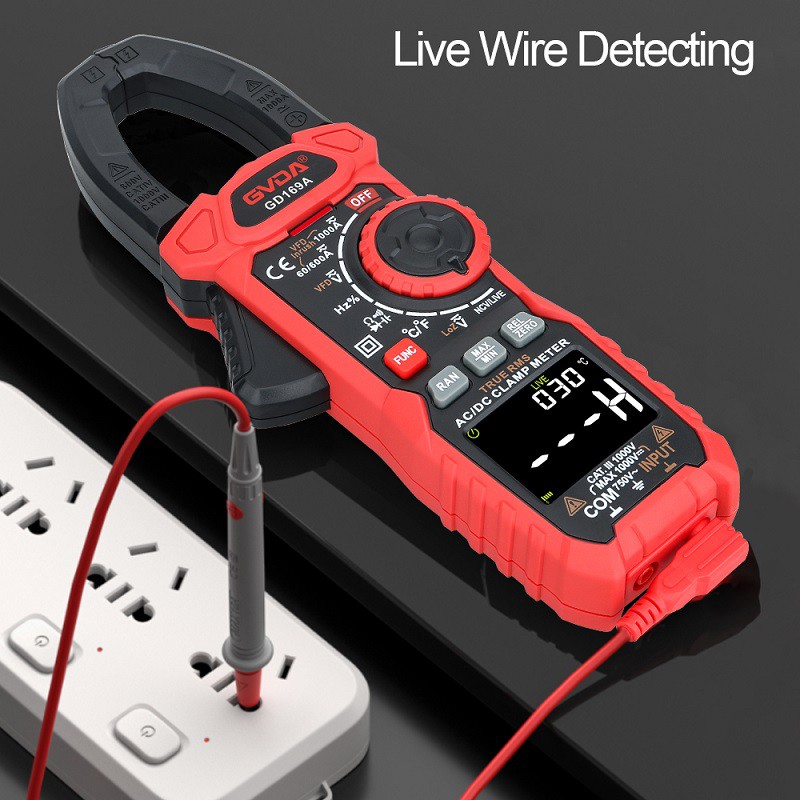

Ampermetar s kliještima kombinacija je strujnog transformatora i ampermetra. Željezna jezgra strujnog transformatora može se otvoriti kada se ključ zategne; žica kroz koju prolazi izmjerena struja može proći kroz otvor koji otvara željezna jezgra bez da se odsiječe, a željezna jezgra je zatvorena kada se ključ raširi.
Žica mjerenog kruga koja prolazi kroz željeznu jezgru postaje primarni svitak strujnog transformatora, a struja se inducira u sekundarnom svitku kroz struju. Tada ampermetar spojen na sekundarnu zavojnicu ima indikaciju-mjeri struju ispitivanog voda.
Ampermetar s kliještima može se promijeniti u različite raspone pomicanjem prekidača. Međutim, nije dopušteno raditi na struju prilikom mijenjanja brzina. Mjerna kliješta općenito nisu visoke točnosti, općenito 2,5 do 5 stupnjeva.
Radi lakšeg korištenja, u mjeraču se nalaze sklopke različitih raspona za funkciju mjerenja različitih razina struje i mjernog napona.
Kada koristite obični ampermetar za mjerenje struje, potrebno je prekinuti strujni krug i isključiti strujni krug prije spajanja ampermetra za mjerenje. To je vrlo problematično, a ponekad normalan rad motora to ne dopušta.
U ovom trenutku mnogo je prikladnije koristiti ampermetar sa stezaljkama, koji može mjeriti struju bez prekida strujnog kruga. Ampermetar s kliještima najbolji je alat za provjeru propuštanja niskonaponskih vodova ili provjeru krađe struje.
1. Utvrdite postoji li problem sa samom zaštitom od preostale električne aktivnosti
Mjere: Na razvodnom transformatoru odvojiti osigurač na faznom vodu na izlaznoj strani AC kontaktora koji upravlja niskonaponskim vodom. Ako se radna zaštita od preostale struje može normalno staviti u rad u ovom trenutku, potvrđeno je da je radna zaštita od preostale struje dobra. U suprotnom, preostalu električnu aktivnost treba provjeriti i zamijeniti.
2. Provjerite koja faza i fazni vod cure
Metoda: Na distribucijskom transformatoru odvojite neutralnu žicu na izlaznoj strani AC kontaktora koji upravlja niskonaponskim vodom, a zatim ugradite uklonjenu jezgru osigurača na jednu od faza i izmjerite napon ampermetrom sa kliještima. faze, izmjerena struja je struja curenja te faze. Na isti način redom izmjerite struju curenja ostalih faza curenja.
Kako bi se izbjeglo uzemljenje faznog voda na liniji (ako ne postoji transformator za ispitivanje frekvencije snage djelomičnog pražnjenja, automatski ispitivač omjera, ispitivač otpora vodljivosti uzemljenja, uređaj za rezonanciju serije pretvorbe frekvencije, bežični visokonaponski fazni nuklearni uređaj usvaja jednolinijski -jednolokalna metoda Struja, itd.) Velika struja će oštetiti instrument. Prilikom testiranja, prvo stavite zupčanik ampermetra stezaljke na zupčanik visoke struje; ako je vrijednost detekcije mala, prebacite zupčanik ampermetra kliješta na zupčanik mA za detekciju. From: Dom elektrotehnike
3. Nakon određivanja fazne linije s curenjem, procijenite mjesto curenja
Metoda: Na distribucijskom transformatoru umetnite faznu žicu koju treba provjeriti u jezgru osigurača, odvojite neutralnu žicu i ostale dvofazne osigurače i upotrijebite ampermetar s kliještima za otkrivanje fazne žice pod naponom kako biste odredili mjesto curenja. Kako bi se poboljšala učinkovitost, mjesto stupića za ukrcaj može se odabrati na sredini linije. Putem detekcije može se procijeniti nalazi li se mjesto curenja u prvoj ili drugoj polovici voda, a zatim se otkriva dio voda za koji se sumnja na curenje. Analogno tome, granica detekcije je smanjena.
Konačno, ispitajte izolator stuba faznog voda unutar utvrđenog manjeg ograničenja i ispitajte fazni vod priključnog voda korisnika spojenog na fazni vod unutar ograničenja (može se izvesti na tlu ili kada se ispituje izolator. Također se nosi van) za određivanje detaljnog mjesta istjecanja.
