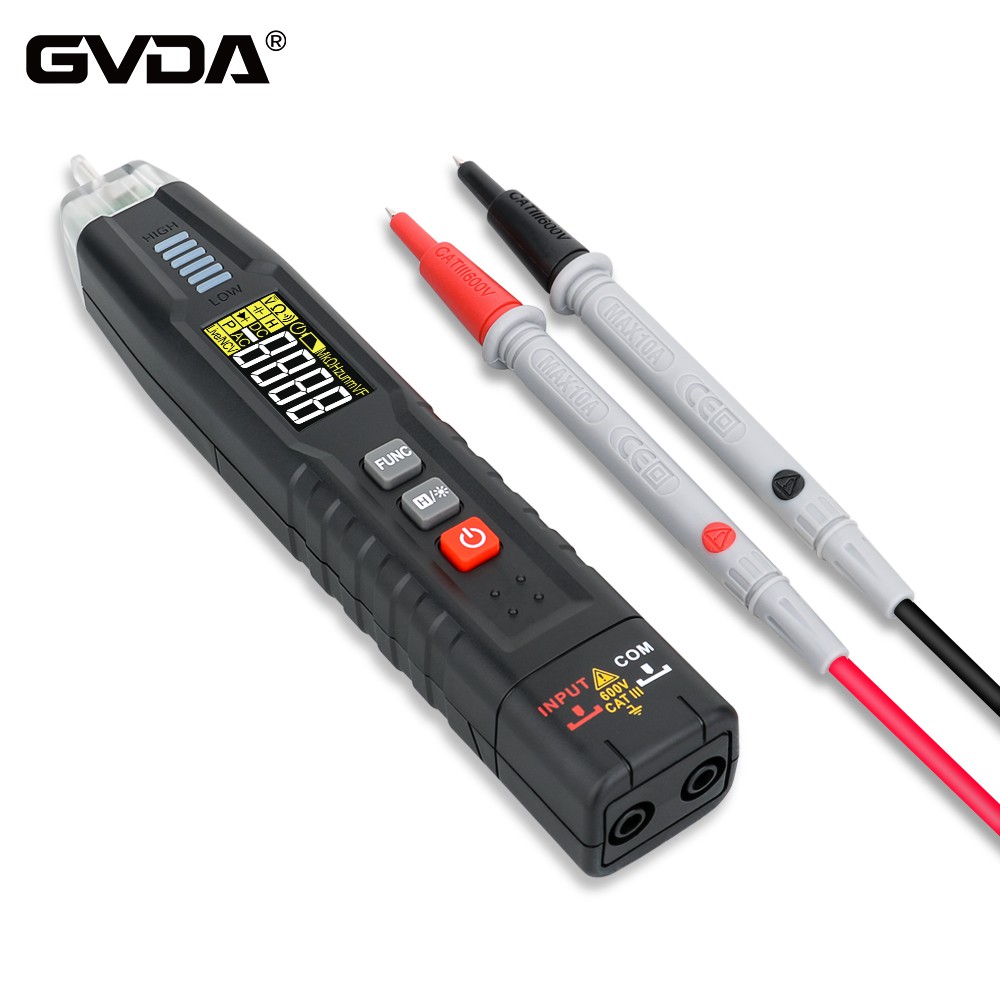

Značenja simbola i slova na multimetru
ACA (izmjenična struja)
DCA (istosmjerna struja)
DCV je istosmjerni napon
ACV je izmjenični napon
Gornja oznaka diode služi za provjeru vodljivosti strujnog kruga.
HZ je frekvencija
Utičnica com je zajednički terminal, a druga linija odabire utičnicu prema fizičkoj veličini koja se mjeri
sučelje:
Cx sučelje je sučelje kapaciteta koji se ispituje.
PNP NPN: Za mjerenje povećanja triode, prvo prebacite mjerač u položaj hfe, root
U skladu s oznakom svakog pola i karakteristikama triode koju treba ispitati, umetnite je u odgovarajuću rupu.
COM: Zajedničko sučelje za ispitivanje struje, naponske diode, otpora i frekvencije.
Sva ostala sučelja označavaju vrstu i opseg mjerenja.
Što predstavljaju simboli na multimetru
Logo okretnog stola, u smjeru kazaljke na satu:
Isključivanje, mV AC/DC milivoltni napon, V~AC napon, V-DC napon, Ω otpor,
Dioda, test kontinuiteta, kapacitivnost, frekvencija, povećanje triode, temperatura,
μA AC/DC mikroampera, mA AC/DC miliampera, A AC/DC ampera, isključeno
Gornji red gumba, s lijeva na desno:
SELECT odabir raspona;
Hz/DUTY Hertz/signal radni ciklus;
HOLD zamrzava, zaključava;
RANGE odabir raspona;
REL pročitati
Imajte na umu da ispod logotipa 10A postoji niz slova 10sec MAX, što znači da kada koristite ovu utičnicu za mjerenje, nije dopušteno više od 10 sekundi.
Značenja ostalih simbola:
Ω ohm Mjerna vrijednost otpora
V-napon Mjerite istosmjerni napon
V-napon Mjerite AC napon
A-struja Mjerite istosmjernu struju
A-struja Mjerite izmjeničnu struju
—≯—Dioda Izmjerite polaritet diode
HFE trioda služi za mjerenje povećanja triode
Značenje simbola prikazanih na multimetru
Multimetar se također naziva multimetar, tronamjenski mjerač i multimetar. Izmjenična struja, kapacitet, induktivitet i neki parametri poluvodiča (kao što su ).
(1)∽ znači AC i DC
(2) V-2.5KV 4000Ω/V znači da je za blok izmjeničnog napona i 2,5KV istosmjernog napona njegova osjetljivost 4000Ω/V
(3) AV-Ω znači da se struja, napon i otpor mogu mjeriti
(4) 45-65-1000Hz označava da je radni frekvencijski raspon ispod 1000 Hz, a standardni industrijski frekvencijski raspon je 45-65Hz
(5) 2000Ω/V DC znači da je osjetljivost DC bloka 2000Ω/V
Simboli na mjeraču kliješta i kotačiću koji se trese slični su gornjim simbolima (ostali se ne mogu napisati svi zbog pogrešnog formata simbola, 'znači vrstu ispravljača magnetoelektričnog sustava s mehaničkom reakcijskom silom' znači trorazinsku protuvanjsku magnetsko polje' znači horizontalni položaj)))
Prilog 1, Pitanje: Što je multimetar
Multimetar se također naziva multimetar, tronamjenski mjerač i multimetar. Izmjenična struja, kapacitet, induktivitet i neki parametri poluvodiča (kao što su ).
Upotreba multimetra
(1) Upoznati značenje svakog simbola na kotačiću i glavne funkcije svakog gumba i prekidača za odabir.
(2) Provedite mehaničko podešavanje nule.
(3) U skladu s vrstom i veličinom koja se mjeri, odaberite stupanj prijenosa i raspon preklopne sklopke i pronađite odgovarajuću crtu ljestvice.
(4) Odaberite položaj utičnice ispitnog vodiča.
(5) Mjerenje napona: Kada mjerite napon (ili struju), odaberite dobar raspon. Ako koristite mali raspon za mjerenje velikog napona, postojat će opasnost od spaljivanja mjerača; ako koristite veliki raspon za mjerenje malog napona, otklon kazaljke je premalen. Ne mogu čitati. Odabirom raspona treba nastojati da se kazaljka skrene na oko 2/3 pune skale. Ako unaprijed ne znate veličinu izmjerenog napona, prvo odaberite stupanj prijenosa najvišeg raspona, a zatim ga postupno smanjite do odgovarajućeg raspona.
a. Mjerenje izmjeničnog napona: Stavite jednu sklopku multimetra u područje izmjeničnog i istosmjernog napona, a drugu sklopku u odgovarajuće područje izmjeničnog napona i povežite dvije olovke multimetra paralelno s strujnim krugom ili opterećenjem koje se ispituje.
b Mjerenje istosmjernog napona: Stavite jedan prekidač multimetra na raspon izmjeničnog i istosmjernog napona, a drugi prekidač na odgovarajući raspon istosmjernog napona i spojite " plus " ispitni kabel (crveni ispitni kabel) na visoki potencijal, "- "Ispitni kabel (crni ispitni kabel) spojen je na niski potencijal, odnosno neka struja ulazi iz " plus " ispitnog vodiča i izlazi iz "-" ispitnog vodiča. Ako su ispitni vodovi okrenuti, kazaljka na glavi mjerača skrenut će u suprotnom smjeru, a kazaljku je lako saviti.
(6) Mjerenje struje: Prilikom mjerenja istosmjerne struje, postavite jednu sklopku multimetra na stupanj istosmjerne struje, a drugu na odgovarajući raspon od 50uA do 500mA. Odabir raspona i način očitavanja struje isti je kao i za napon. Prilikom mjerenja potrebno je prvo odspojiti strujni krug, a zatim se multimetar serijski spoji na ispitni krug prema smjeru struje od " plus " do "-", odnosno struja teče iz crvenog testa vodi i istječe iz crnog ispitnog voda. Ako je multimetar greškom spojen paralelno s opterećenjem, unutarnji otpor glave mjerača je vrlo mali, što će uzrokovati kratki spoj i spaliti mjerač. Njegov način čitanja je sljedeći:
Stvarna vrijednost=naznačena vrijednost × raspon / puno odstupanje
(7) Mjerenje otpora: Prilikom mjerenja otpora multimetrom treba slijediti sljedeće metode:
aOdaberite odgovarajući zupčanik za povećanje. Linija ljestvice ohmskog bloka multimetra je nejednaka, tako da bi odabir bloka povećanja trebao učiniti da kazaljka ostane na tanjem dijelu crte ljestvice, a što je bliža sredini ljestvice, točnija je čitanje. Općenito, kazaljka bi trebala biti između 1/3~2/3 ljestvice.
b ohm nuliranje. Prije mjerenja otpora, dva ispitna vodiča treba kratko spojiti, a "ohm (električni) gumb za podešavanje nule" treba se podesiti u isto vrijeme tako da pokazivač pokazuje samo na nultu poziciju na desnoj strani ohma mjerilo. Ako se kazaljka ne može postaviti u nulti položaj, to znači da je napon baterije nedovoljan ili postoji problem unutar mjerača. Svaki put kad se promijeni stupanj povećanja, potrebno je ponovno izvršiti podešavanje nule oma kako bi se osiguralo točno mjerenje.
c očitanje: očitanje mjerača pomnoženo s povećanjem je vrijednost otpora izmjerenog otpora.
